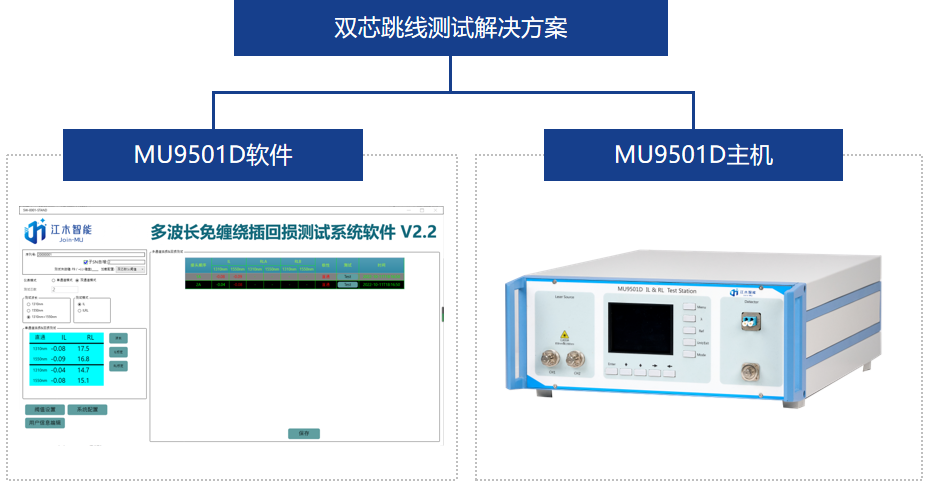

MU9501D 系列双芯免缠绕插回损&极性测试仪是Join-MU精心研制的平台化模块化产品，专为提升双芯跳纤器件测试提供的高效率的解决方案。
双口双测功能针对双芯线缆测试，无需更换连接头，支持链路式测试，兼容极性检测。

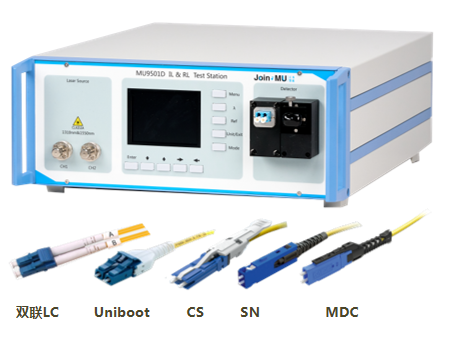

双芯连接器专用接口支持(Uniboot/CS/SN/MDC/LC/SC等)
MPO型积分球探测器支持(FC/SC/LC/ST/MPO/MT/MXC等)
极性+插回损测试仪于一体，双波长插回损测试 <1S， 双芯插回损及极性自动测试仅需2S，减少插拔次数，减少测试工序和工位，测试效率提高 ＞300%。
极性+插回损测试仪于一体
双波长插回损测试 <1S
双芯插回损及极性自动测试仅需2S
插损重复性 ±0.01dB
测试效率提高 ＞300%
支持链路式一体测试
光器件的生产和研发领域
光通信领域教学与场景试验
光无源器件的性能场景检测
| MU9501D | |||||||
|---|---|---|---|---|---|---|---|
| S/X | X | X | |||||
| 模式 | 配置类型 | 配置类型 | |||||
| S | 单模 | 1 | 标准2.0探测器 | 1 | 9/125SM光纤 | ||
| M | 多模 | 2 | 积分球 | 2 | 50/125MMF光纤 | ||
| 3 | 62.5/125MMF光纤 | ||||||
| 类型 | 名称 | 参数 |
|---|---|---|
| 光功率计部分 | 探测器类型 探测器(OPM1) 探测器(OPM2) 光功率探测范围 动态范围(OPM1) 动态范围(OPM2) 线性度 总不确定度 支持光纤类型 显示器 测量单位 |
InGaAs 积分球(双联LC接口) 2mm/积分球(MT/MPO/FC/SC/LC/ST接口) 850-1700nm +20~-55dBm(积分球) +5~-80dBm(2mm) +20~-55dBm(积分球) ±0.04(+5~-55dBm(2mm)/+20~-35dBm(积分球)) ±0.08(-55~-65dBm(2mm)/-35~-45dBm(积分球))/+3%(-5~-55dBm(2mm)/+20~-35dBm(积分球)) 单模光纤&多模光纤 3.5寸 TFT 彩屏 dBm/dB |
| 插损光源部分 | 光波长 激光类型 中心波长输出功率 光源稳走度 插损重复性 |
1310&1550 850&130 FP Laser 满足EF环形通量标准 ±10nm ±30nm >-14dBm >-27dBm +0.01dB/15min +0.05dB/8hour +0.01dB/15min |
| 极性检测部分 | 极性判定 极性识别 工作电源 开机稳定时间 通信接口 其它接口 重量 |
交叉&直通 支持 180V-260V AC 50Hz 15min RS232 可扩展RS485接口 设备级联 <5kg |
| 回损部分 | 光波长 激光类型 回损测试范围 回损测试精准度 标准线长度 被测线缆(最短) 被测线缆(最长) |
1310&1550 850&1300 Pulsed Laser +12~80dB +12~55dB +1dB(+12~60dB(SM)) 1dB+12~45dB(MM)) 2~30m 2m(末端APC) 3m(末端UPC) 1000m |
