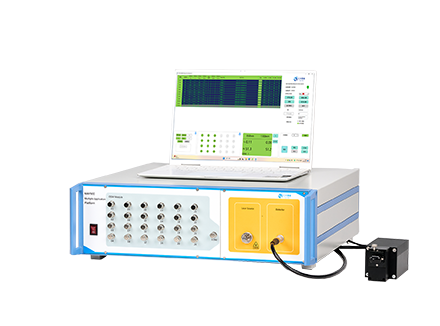

MAP900-ODA光瞬断检测仪是江木智能研发的用来监测光互连器件在振动、拉伸、冲击、扭曲、热应力等动态使用环境下是否发生瞬间断开瞬间接通、断裂、信号丢失、信号衰减等现象的专业仪器。它能检测在环境测试中的接触可靠性，同时显示断开的时间（信号丢失时间）、衰减量（信号衰减量）、和发生次数。
按照GJB915A、JJF0015-2018等严格标准，专研针对性完整解决方案。
支持在航空、航天、光传感、车载（无人驾驶）、船舶等领域，光电连接器的可靠性验证。支持从单模光纤、多模光纤、塑料光纤、特种光纤、光电混合缆等产品的信号不连续性能测试。

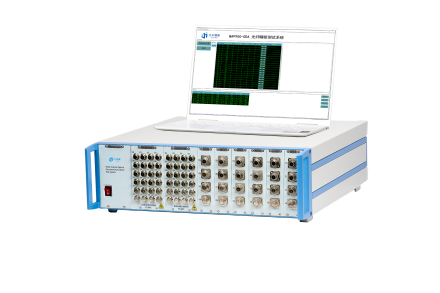

光瞬断仪一体集成单模光源、多模光源、高速光功率计、瞬断分析模块；模块化设计大幅提升了集成化水平，便于快速高效搭建系统。
光瞬断仪采用100MSPS采样速率，最小采样时间为10nS，完全满足目前各行业领域瞬断检测精度范围。
在实际做瞬断检测时，我们所检测的被测产品不同，损耗也不同。通常：跳线类产品的损耗一般1~3dB（多个连接头和应力导致）；而WDM类器件、光分器（耦合器）的损耗一般为1~30dB之间。故只有大的动态范围，才能满足和覆盖各类光器件的检测。

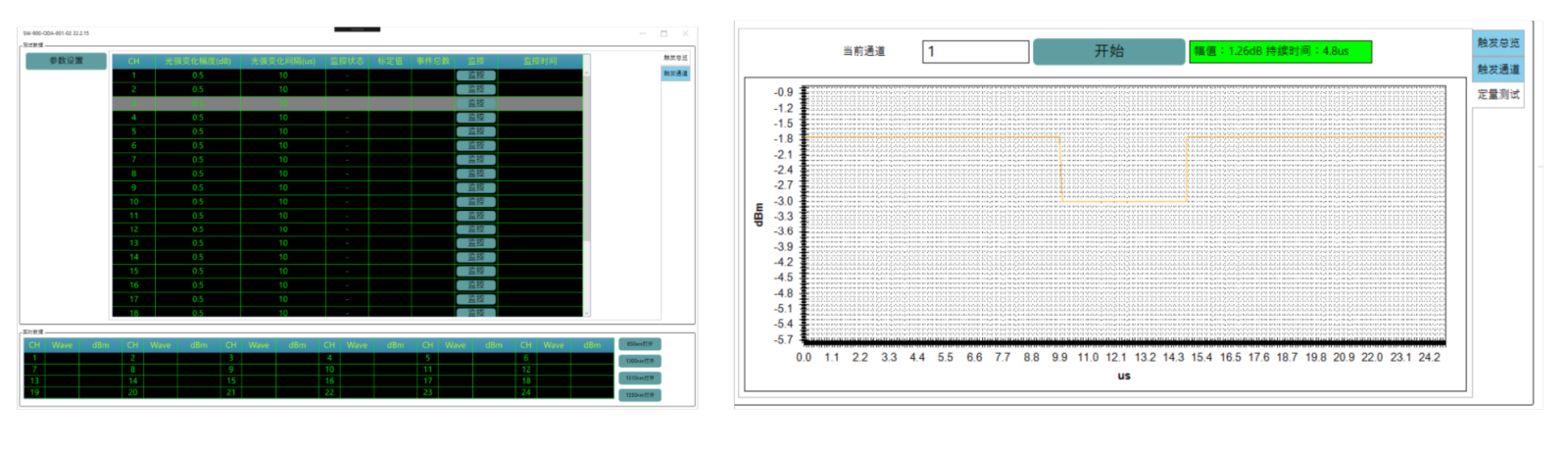

光瞬断仪支持定量分析，可对瞬断事件的发生时长和损耗精准测量。并提供数据报表格式与曲线显示两种方式。
| 数值显示 | 曲线显示 |
光瞬断仪支持定量分析，可对瞬断事件的发生时长和损耗精准测量。并提供数据报表格式与曲线显示两种方式。
兼容单模光纤、多模光纤、特种光纤、塑料光纤、光电混合产品测试
大动态检测范围+6~-40dBm
集成单模、多模光源
可选内置PC电脑或外接笔记本电脑方案

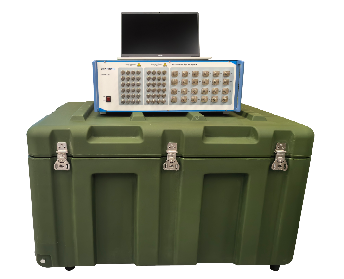

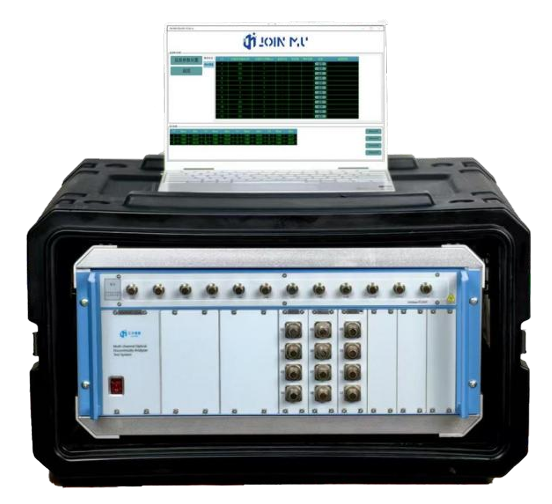

配备航空箱，便于外出调试
接口采用灵巧设计，均为活动接口，可轻易卸下以便对端面进行清洁
新型光纤器件的生产和研发
航天航空系统和应用开发场景
车载船舶系统和应用的测试现场
| MAP900-ODA | |||
|---|---|---|---|
| ODA | AA | ||
| 类别 | 通道 | ||
| ODA | 瞬断仪简称 | AA | 通道数支持 4/8/12/24 通道 |
| MAP900-ODA光纤瞬断检测系统 | |
|---|---|
| 光瞬断检测接口类型 | 兼容FC/SC/LC/ST |
| 通道数 | 24 |
| 探测器类型 | InGaAs |
| 瞬断检测光功率范围 | +6~-40dBm |
| 监测瞬断损耗 | 0.1dB~6dB |
| 监测瞬断时长 | 0.8uS~1S |
| 复位时间 | 10nS |
| 最小采样精度 | 0.01dB; 100nS |
| 定量测试 | 支持；曲线显示及数据显示； |
| 光源 | 多模50/125; 850，1300 |
| 单模 ；1310，1550 | |
| 光源通道数 | 多模：24通道 |
| 单模：24通道 | |
| 光源接口 | FC/APC |
| 光源稳定性 | ±0.01dB/30min |
| ±0.05dB/8hour | |
| 工作温度 | -5～+40 ℃ |
| 存储温度 | -25～+70 ℃ |
| 电脑 | 可选内置PC或外置笔记本模式 |
| 工作电源 | AC90～260（50Hz） |
| 外观尺寸 | 450*420*3U(mm) （24通道/新款） |
