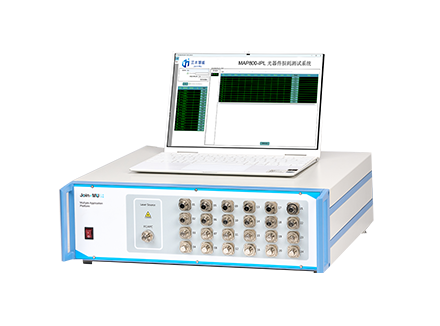

针对FBT/PLC等无源器件的测试需求，采用MAP800光器件测试平台，和多路稳定光源模块、多路光开关模块，高速偏振控制器模块、多通道光功率计模块组成了一体化的IL/PDL测试解决方案。
全进口PDL模块的使用，解决了传统三环型偏振控制器扰偏速率低、邦加球覆盖率不够、测试值不精准的问题。
MAP800应用软件兼容多模式、测试报表、阈值设置功能，使得多芯光器件的测试合理有序，数据和设置井井有条。
高速偏振控制器，PDL测试时间约0.5S。极大的提高PDL的测试效率
多通道光功率计配置，可实现1*2、1*4、1*8、1*16、1*32等各类分路器的测试
支持1270，1310，1490，1550,1625 nm五种波长配置
支持实时测试和监控测试模式
可通过软件配置各种特殊线序、线缆的测试流程、测试模式多样化配置、系统兼容性强
EXCEL\数据库\XML 等多种数据保存形式
高性能内置PC，保证系统兼容性和运行流畅性
| 类型 | 名称 | 参数 |
|---|---|---|
| 光功率计部分 | 探测器 探测器大小 波长测试范围 光功率动态范围 线性度 总不确定度 |
InGaAs 标配 2mm(可定制) 850-1700nm +5~-80dBm ±0.04(+5~-55dBm)/±0.08(-55~65dBm) ±0.08(-55~65dBm) |
| 光开关部分 | 支持通道数 支持波长 插入损耗 回波损耗 通道隔离度 重复性 光纤类型 切换时间 测量单位 |
5 1260~1650 <1.2dB >50dB >55dB <0.05dB SMF 9/125 <10mS dBm/dB/W |
| 光源部分 | 激光器类型 激光器波长 输出功率 输出稳定度 光输出接口 |
DFB 1270&131081490&1550&1625 ≥0dBm(1mw) +0.005dB/1小时 FC/APC |
| 偏振相关损耗模块部分 | 测量功率范围 测量范围 测量分辨率 重复性 不确定度 内部PDL |
+5~-40dBm 0~5dB 0.001dB +0.02dB ±0.04dB (<0.3dB) ≤0.05dB |
| 主机部分 | 工作电源 通信接口 工作温度 储存温度 外观尺寸 |
AC 180-260V 50Hz RS232 -5~+40℃C -25~+70℃C 335*420*135mm |
