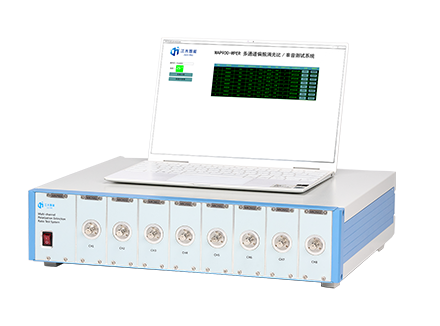

MAP900-MPER偏振消光比测试系统是用于保偏器件的偏振消光比（PER）检测、光源的偏振度（DOP）检测、保偏光纤，跳纤在线监测，分支器件测试与监测的新一代精密光检测仪表。具有大动态范围，多波段可选配置，高精度和高稳定性，配置有强大的上位机应用软件，并可与我司保偏光源，起偏器，温度控制器、温度传感器等组成多应用的测试监测场景。
大动态范围 PER， IL 测试;
高精确度;
高稳定性;
测试速度快;
支持 RS232/RJ45通信;
支持上位机操作
提供二次开发接口和demo
保偏光纤光轴角度测试
可选配保偏、起偏器等组建测试系统
支持在线监测
保偏光纤
保偏器件
光纤陀螺，光纤环，Y分支等
需二次开发场合
| MAP900 | |||||
|---|---|---|---|---|---|
| MPTS | A | B | |||
| 功能 | 通道类型 | 通道类型 | |||
| MPTS | 单模 | 4 | 4通道 | VIS | 600~1100nm |
| 8 | 8通道 | IR | 1275~1635nm | ||
| 12 | 12通道 | W | 800~1600nm | ||
| 类型 | 名称 | 参数 |
|---|---|---|
| MAP900-MPTS多通道保偏器件消光比测试系统 | 波长范围 输入光功率范围 PER 动态范围 PER 分辨率 PER 精确度 偏振角度分辨率 偏振角度精确度 测量速度 连接头型号 通信接口 操作系统 显示器 交流电源输入 开机热机时间 工作温度 存储温度 重量 外观尺寸 |
600~1100nm / 1275~1635nm -30~10dBm / -40~+10dBm 30dB(-5~10dBm) / 50dB(-5~10dBm) / 45dB(-10~-5dBm) <10dB:0.001dB / ≥10dB:0.01dB PER≤2dB:≤±0.1dB / PER<30dB:< ±0.3dB / PER≥30dB:<+1.0dB 0.11° < ±0.459 250ms FC/PC(亦支持 SC/LC 接口，可选配裸纤适配器) RS232 /RJ45 WIN10(选配内置电脑版本) 21寸显示器(选配内置电脑版本) 220V，50Hz 15min +10~+40°C -15~+70°C 1 0kg 135*420*460 mm(带脚) |
