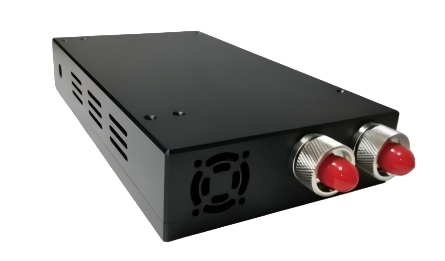

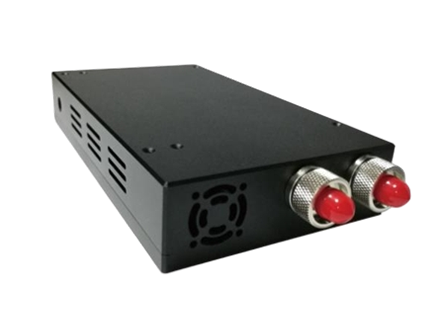

OTDR Module是一款高性能OTDR模块系列产品，是集成光接口，数据处理等核心部件，对外提供以太网接口和并行接口，可轻松进行二次开发；通过提供串口进行状态查询等简单控制以及模块参数的修改。广泛应用于光缆线路的维护、施工中进行光纤长度、光纤的传输衰减、接头衰减和故障定位等的测量。
|
|
以太网接口，即插即用
数据传输、分析和储存快速高效

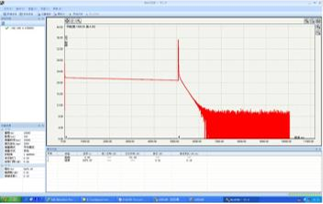

OTDR曲线自动分析
测量信息清晰、明确
光缆测试
远程光纤监测
光纤传感/传输集成部件
| 类型 | 名称 | 参数 |
|---|---|---|
| 规格参数 | 波长(nm) 动态范围(dB) 脉冲宽度(ns) 反射盲区(m) 衰减盲区(m) 采样分辨(m) 距离不确定度(m) 距离范围(Km) 测量时长 最大允许输入功率 尺寸(HxWxD) 温度 光接口 数据接囗 |
1310/1550 28/26 32/30 35/33 10/20/50/100/200/500/1us/2us/10us/20us ≤1.8 ≤10 0.32至5 ±(1m+0.005%x距离+取样间隔) 1至80 1至120 1至160 5秒、15秒、30秒、1分钟、2分钟、3分钟 +27dBm 145*88*25 运行温度 0℃至50℃ 储存温度 -20℃至60℃ FC/PC 以太网接口(提供状态指示灯接口) |
