单端测试技术赋能 1536 芯高密度光背板插损回损检测与路由验证

2025-09-12

在数据通信容量持续爆发的当下，光背板作为实现高密度光路互联的核心 “光路矩阵”，正从早期 144 路输入输出向 2000 路量级演进。然而，随着路数提升、MT 插芯类型多样（12/24/36 芯单模、12/24/48 芯多模）及内部路由极性复杂化，传统测试方案面临 “效率低、精度差、操作繁” 的三重困境。上海江木智能科技（Join-MU）基于 MAP900 多应用平台，推出千路光纤背板测试解决方案，以单端精确测试技术为核心，攻克了高密度光背板的测试难题，为光器件、光模块的高效研发与生产提供关键支撑。

一、光背板的核心特性与测试痛点

要理解千路测试方案的价值，首先需明确光背板的技术特性及传统测试的瓶颈：

1. 光背板的核心技术参数

本质定位：高密度 “光路矩阵”，实现多输入多输出的精准光路互联，每路光纤长度固定在 1~3m，适配短距离高速信号传输需求。
连接器与路数：主流采用 12 芯 / 24 芯 / 36 芯（单模）、12 芯 / 24 芯 / 48 芯（多模）MT 插芯，多组插芯可组合成整体连接器；路数从早期 144 路跃升至当前 2000 路左右，典型如 1536 芯单模光背板。
布局特点：采用 “输入 - 输出” 半边模式配置，左侧为输入端 MT 插芯，右侧为输出端 MT 插芯，内部路由经过重置布线，极性关系复杂。

2. 传统测试的三大核心痛点

测试效率极低：千路级光背板需逐路验证连接正确性，人工寻找接头、清洁端面、判断路由耗时久，单块背板测试周期长。
测试精度不足：传统多端测试需反复插拔光纤，易引入额外损耗误差；且难以精准区分 “光纤自身损耗” 与 “连接器插损”，导致插损（IL）、回损（ORL）数据失真。
极性路由难验证：内部路由交叉多、极性定义复杂，缺乏高效的识别手段，易出现 “错测、漏测”，影响产品良率。

二、千路测试解决方案的技术核心：单端测试 + 多技术融合

江木智能的千路光纤背板测试系统，以 “单端精确测试” 为核心设计理念，融合精密 OTDR 技术、调制编码技术、摄像头图像处理技术，实现 “插损、回损、路由极性” 三位一体的高效检测。

1. 系统整体架构

系统分为 “测试头端” 与 “光接收端” 两部分，协同完成全链路测试：

测试头端：基于精密 OTDR 模块，集成编码模块与多路光开关。核心功能是发射定波长短脉冲光（支持 1310nm/1550nm 双波长），通过调节脉宽与强度实现插损 / 回损检测，并对光信号进行调制编码，为路由识别提供 “信号标识”。
光接收端：核心是 “路由识别仪”，集成积分球、光功率计与微型摄像头。一方面通过解调光信号的编码信息锁定路由；另一方面通过摄像头实时识别插芯发光位置，双重验证路由正确性。

2. 关键测试原理拆解

（1）插损（IL）与回损（ORL）检测：OTDR 技术的精准应用

OTDR（光时域反射仪）是单端测试的核心：

原理：从光纤一端射入短脉冲光，光在传输中会产生背向瑞利散射与菲涅尔反射；通过分析返回的散射 / 反射数据，可精准计算光纤长度、损耗分布等参数。
精度保障：在被测器件（DUT）前后分别增加 “入射光纤（Launch Fiber）” 与 “接收光纤（Receive Fiber）”，并严格控制两根光纤的一致性，消除 “测试端损耗” 对 DUT 插损的干扰，最终插损测试精度可达 0.05dB，回损动态范围覆盖 10~80dB。

（2）路由 / 极性检测：编码 + 图像的双重确认

针对千路级路由的复杂性，系统采用 “编码识别 + 图像识别” 协同方案：

编码识别：测试头端对光信号进行调制编码，路由识别仪解调编码后，可锁定 “哪路发射端对应哪路接收端”，避免多工位并行测试时的信号混淆。
图像识别：路由识别仪内置微型摄像头，实时捕捉插芯的发光位置，标记具体路由通道；同时，积分球型光功率计可实时判断 “是否有光信号输入”，触发软件自动启动测试（员工接线时无需等待，软件同步跟进，大幅节省操作时间）。

三、典型方案配置：以 1536 芯单模光背板为例

1536 芯是当前主流的高密度光背板规格，江木智能针对其设计了 “288 路发射 + 1536 路接收” 的匹配方案，具体配置如下：

1. 硬件配置

设备模块	规格与功能
插回损测试系统	4 套 72 通道高精度系统，组成 288 路发射端；支持 1310nm/1550nm 双波长测试
路由识别仪	6 套设备，单套最多支持 288 芯检测，总计可覆盖 1728 路（兼容 36 芯插芯）；集成摄像头与光功率计
标准跳线	绿色 12 芯 MT 标准线、蓝色 24 芯 MT 标准线、紫色 36 芯 MT 标准线；含分支线（如 12 芯 - 36 芯）
辅助连接组件	50 米 MT 转 MPO 线、48 芯 MPO 法兰、24*5 米 LC 扇出转 MPO 线等
多工位布局	3 个独立工位，分别负责 12 芯 / 24 芯 / 36 芯接口的清洁与对接；工位通过局域网组网，由服务器统一调度

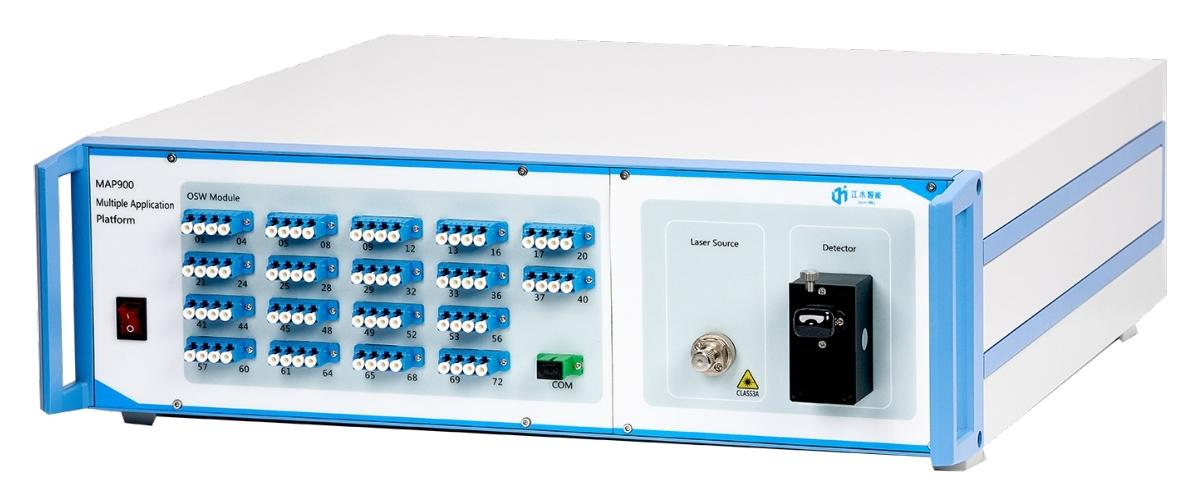

72路切换系统高精度OTDR模块与编码模块

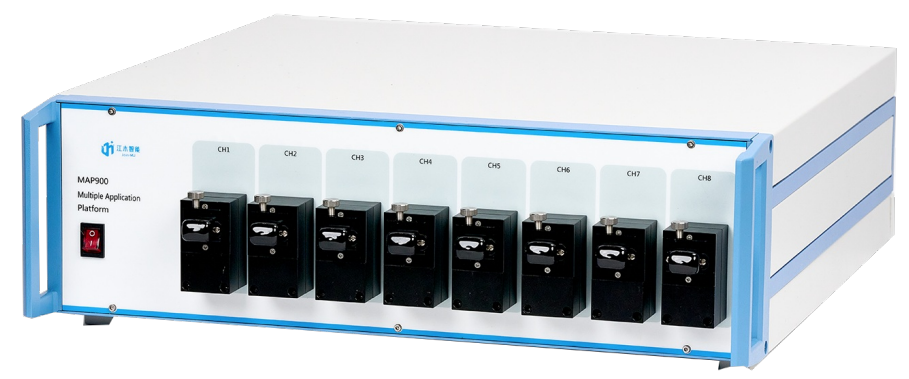

千路路由识别仪光背板测试系统接收机

2. 接线与路由归一化

为简化操作，系统对路由进行归一化定义：

插芯分类：12 芯为 A 类、24 芯为 B 类、36 芯为 C 类；
端口标识：输入端记为 “In-A/B/C - 组数 - 插芯内位号”（如 In-A1-5，即 12 芯 A 类第 1 组第 5 位），输出端记为 “Out-A/B/C - 组数 - 插芯内位号”；
接线逻辑：输入端按插芯类型分批对接发射端标准线，输出端全部接入接收端，软件自动识别接线类型并调整测试逻辑。

四、系统核心优势：从技术到效率的全面突破

相比传统方案，江木智能的千路测试系统在 “精度、效率、灵活性” 上实现三重突破：

无需归零，双波长全覆盖：支持 1310nm/1550nm（单模）、850nm/1300nm（多模）测试，插损测试无需 “归零操作”，减少人工步骤，避免操作误差。
可扩容设计，适配未来需求：发射端与接收端通道数可独立扩容（如发射端 288 路可升级至 576 路，接收端 1536 路可升级至 2000 路），无需更换整套系统，降低成本。
全自动测试，人力成本大降：器件连接完毕后，软件自动判定接线状态、启动测试、实时显示数据（插损 / 回损 / 路由），并触发阈值告警；员工仅需负责接线与端面清洁，效率提升 300% 以上。
经验沉淀，优化测试逻辑：融合 EXFO 光背板系统设计经验与 Shuffle MPO 自主研发技术，软件可根据导入的路由表自动生成 “最优测试顺序”，避免重复测试，进一步缩短周期。

五、标准测试流程与服务保障

1. 五步完成千路测试

步骤	操作内容
1	配置设备：搭建 MAP900-OTDR 系统（含编码模块、光开关）、路由识别仪与标准跳线
2	接线：发射端通过光开关连接入射光纤至光背板 In 端；接收端连接光背板 Out 端至路由识别仪
3	导入路由表：软件读取光背板的预设路由关系与阈值参数（如插损上限 0.5dB）
4	自动测试：软件判定接线状态后启动测试，实时显示每路数据并告警异常
5	数据存储：测试完成后，数据自动上传至数据库，支持二次分析与重测

2. 全周期服务保障

江木智能以 “客户为本” 提供全流程支持：

售后响应：24 小时售后服务热线，全国多片区办事处（上海总部、深圳 / 武汉分公司）提供现场支持；
质量管控：拥有完善的生产控制与研发管理流程，具备高新技术企业资质与自主知识产权；
定制化能力：可根据客户的光背板路数、插芯类型调整方案，满足特殊测试需求。

六、总结：助力高密度光互联产业升级

千路光纤背板测试解决方案的推出，不仅解决了 “千路级光背板测试难” 的行业痛点，更以 “单端化、自动化、高精度” 的技术特性，为光通信产业向更高密度、更快速度发展提供了关键测试支撑。无论是光模块厂商的研发验证，还是大型数据中心的光背板生产检测，江木智能的方案都能实现 “降本、提效、保良率” 的核心目标，成为高密度光互联时代的测试利器。
