概述

MAP900-METS 系统是基于模块化的光学测试组件构建的平台化解决方案，专用于光纤器件、光缆环境监测应用，是科研机构、工厂、实验室进行光学元件和光缆合格性测试、可靠性监测的新一代解决方案。

支持插入损耗监测

支持回波损耗监测

支持偏振相关损耗监测(可选配)

支持温度和湿度监测

支持OTDR光缆监测

支持超过2000小时不间断监控

高重复性和长期稳定性

配置专用MAP900-METS 软件

相关参数

类型	名称	参数
单模系统	通道数光源波长光源稳定性光功率计线性度光功率计准确度插损测试准确度回损测试范围(普通回损模块) 回损测试范围(高精度免缠绕回损模块) 回损测试精度参考通道输入电压	可配置为24/64/128/256通道 1310,1550nm可选1490/1625/1650nm等波长 ±0.02 dB +0.04 dB +3% ±0. 01dB 10~55dB 10~70dB(高精度免缠绕测试模式) +1dB 提供1个儿L和1个RL通道 220V AC 正负20V;50Hz;1000VA
多模系统	通道数光源波长光源稳定性光功率计线性度光功率计准确度插损测试准确度回损测试范围(普通回损模块) 回损测试范围(高精度免缠绕回损模块) 回损测试精度参考通道输入电压	可配置为24/64/128/256通道 850/1300nmEF符合IEC61280-4-1 +0.02 dB +0.04 dB ±3% ±0.01dB 10~35dB 10~55dB(高精度免缠绕测试模式) +1dB 提供1个IL和1个BL通道 220V AC 正负20V:;50Hz;1000VA

特点及优势

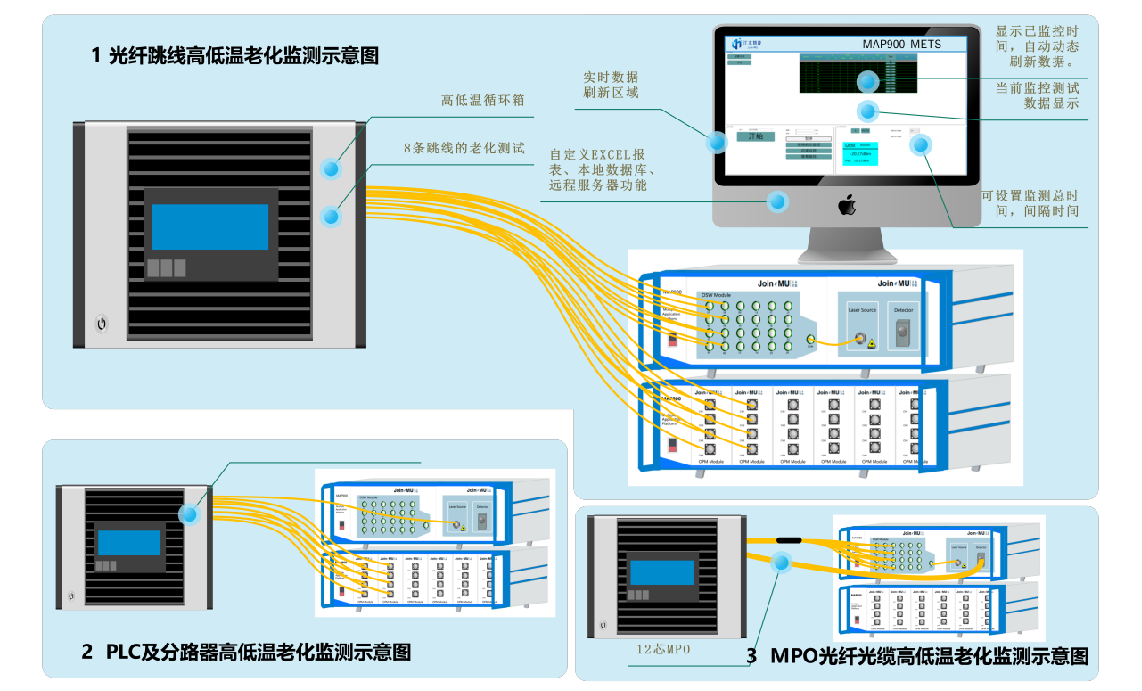

MAP900-METS 光器件在线环境监测系统

自定义软硬件架构

光器件在线监测系统METS可集成光功率计模块、光源模块、插回损模块、温度监测模块、光衰减器等功能模块，满足光器件在线监测的各种应用。

光源模块可集成单模或者多模激光光源，单模配置通常为 1310、1490、1550, 1625nm，多模配置通常为850、1300nm。用户根据光纤类型，并可配置为单模设备或多模设备用于测量。配合上位机软件，可直观、便捷的使用MAP900-METS，实现采集和管理测量数据，并可进行阈值判定、数据库保存等数据管理操作。MAP900-METS可以通过远程接口( RS232，或USB )或本地通过API软件进行操作。

MAP900-METS光器件在线环境监测系统

主要优势
