光纤瞬断检测仪调研分析报告

一、概述

应用背景

随着新型光纤，光连接器在无人驾驶、车载连接器、低空经济、船舶等领域等领域的逐步应用，针对这种新型光连接器、光电混合连接器的可靠性验证成为了关键测试指标。根据行业标准针对光不连续性能检测的需求，提出了若干瞬断时间条件下，允许产生的各种损耗标准，需要一种专用光纤信号检测设备，来实现光不连续性能的可靠性验证。

什么是光纤瞬断仪

光纤瞬断检测仪正是一种用来监测这类互联连接器在振动、拉伸、扭曲、热应力、冲击等动态使用环境下是否会发生瞬间断开、瞬间接通、断裂、信号丢失、信号衰减等现象的专用仪器。

相关标准与法规

在专用领域，有《专用纤维光学元器件不连续性测试》规范，其中规定光不连续性测量的最小分辨率为瞬断时间1μs、瞬断损耗0.5dB。此外，《JJF（电子）0015-2018 光不连续性校准规范》中也详细规定了光瞬断仪进行计量检定的要求，即提出了计量的定量分析原则。

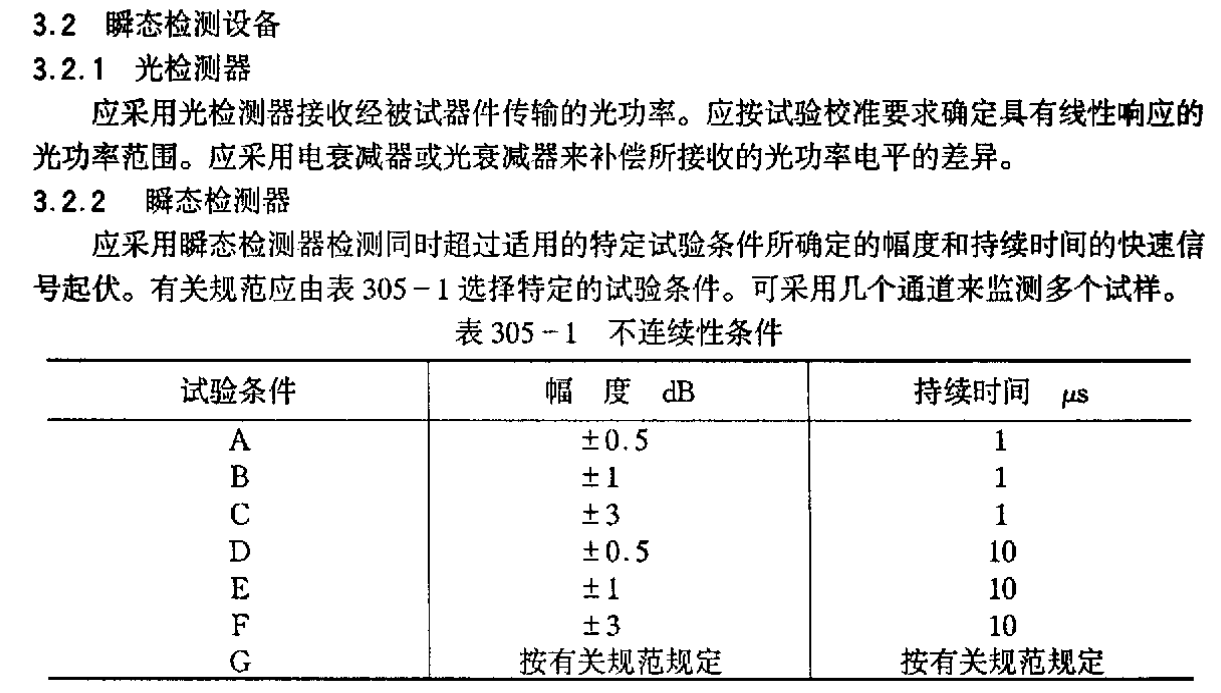

摘自行业标准光瞬断测量规范要求（第84页）

《JJF(电子）0015-2018光不连续性校准规范》

JJF0015-2018 中详细规定了对于光瞬断仪进行计量检定的要求，即提出了计量的定量分析原则。

二、供应商（厂家）调研

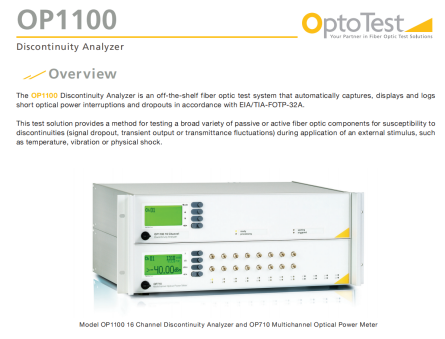

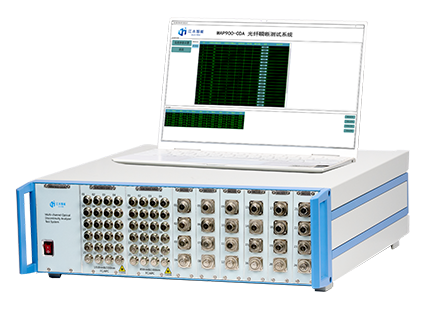

市场上可实际调研出来的光瞬断检测仪，实际有3家：分别是美国OPTOTEST的OP1100（目前被Santec收购）， 上海嘉慧的JW18001/JW3324, 上海江木的MAP900-ODA。

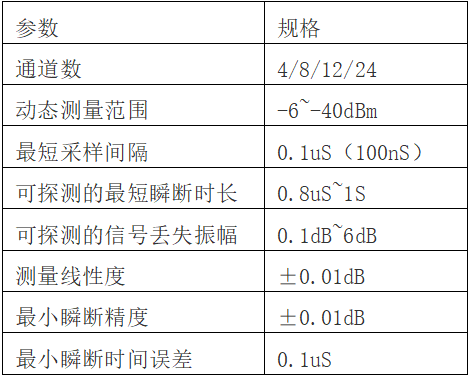

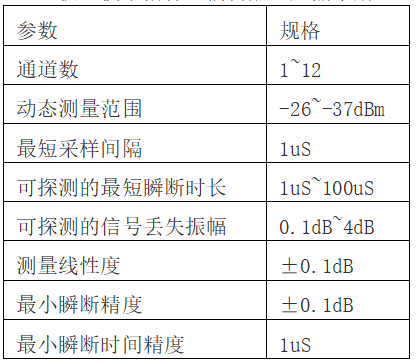

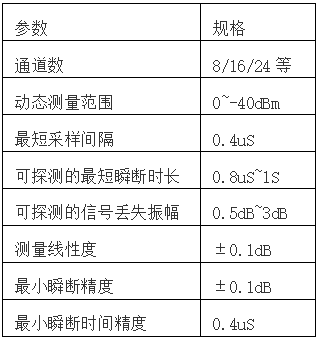

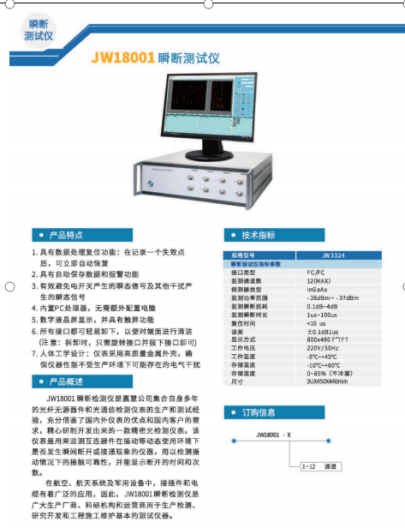

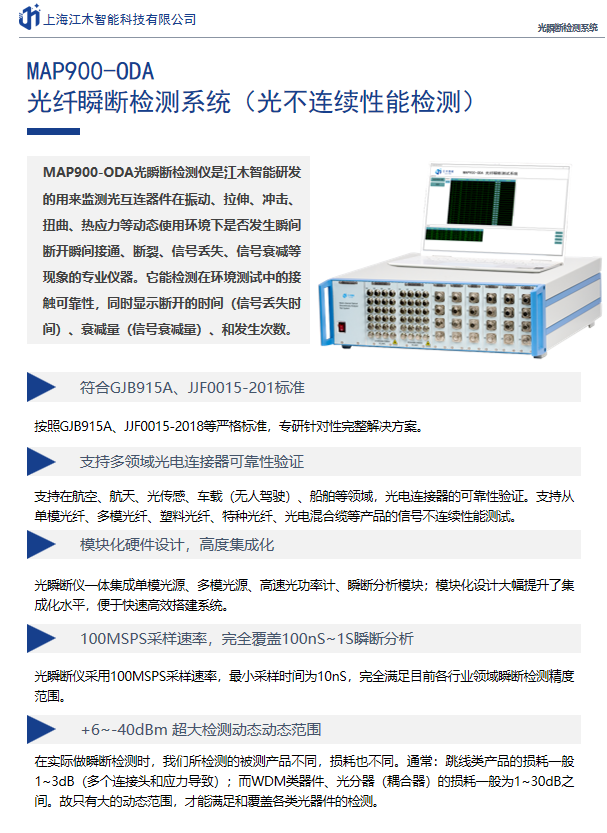

2-1各款型号产品介绍

2-2第三方计量报告

根据上海江木智能科技提供的第三方计量报告，可详细看到光瞬断仪的损耗参数和时间参数，均可以定量标定。

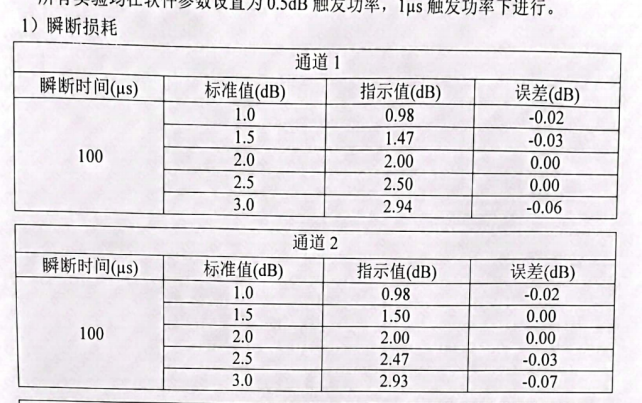

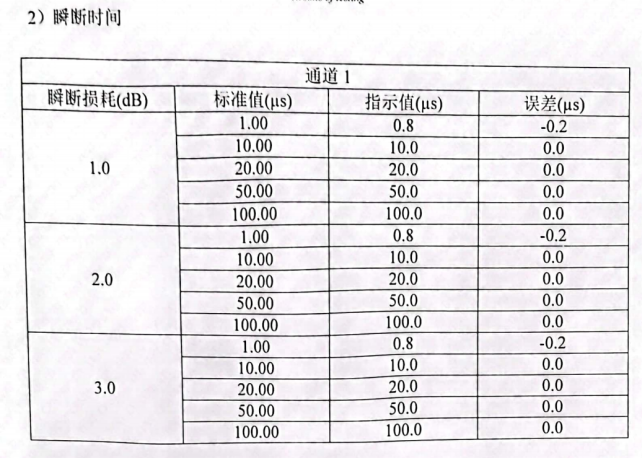

摘自MAP900-ODA计量报告（中电23所计量报告）

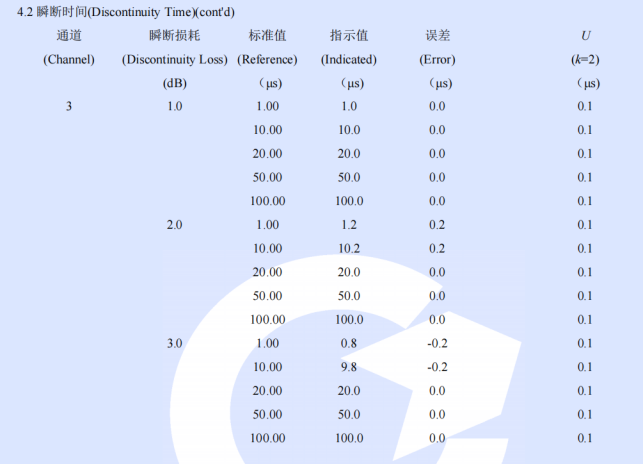

摘自MAP900-ODA计量报告（广州赛宝计量报告）

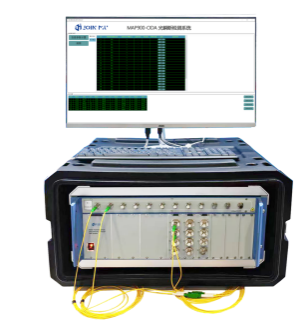

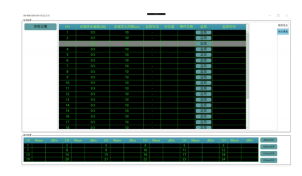

三、MAP900-ODA 软件功能与包装

四、关键技术指标解析

4-1瞬断时间采样精度

按照行业标准要求，最小瞬断检测为1uS, 根据香浓采样定律，设备的最小时间采样精度应≤0.5uS。  此时满足条件有 OPTOTEST的OP1100 (0.4uS) 和江木的MAP900-ODA（0.1uS）满足要求。

4-2测试动态范围

嘉慧的设备动态范围仅11dB（-26~-37dBm）,非这个范围内的瞬断信号均无法检测；对于各类不同光器件而言，其本身损耗特性，分光比，光源输出功率等各方面情况，无法保证监测的瞬断信号正好落在（-26    ~-37dBm）之间。

而OPTOTEST的动态范围为40dB（0~-40dBm）,江木智能的MAP900-ODA为46dB（6~-40dBm）,其瞬断监测的功率范围，涵盖了几乎全部应用场景。

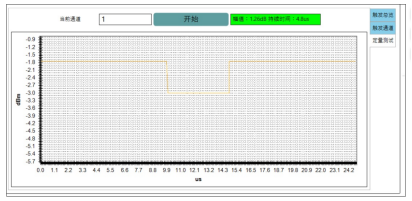

4-3曲线查看与定量分析能力

行业标准指出了几类瞬断发生的标准，如10uS，1dB；上海嘉慧的光瞬断仪，只支持定性分析，即只能告知该事件是否发生，而不能给出具体测试值。而根据仪器计量检定的要求，仪器需要提供测试精度的证明， 即定量的告知该信号具体为多少，如实测为(9.9uS，1.1dB)或者（10.1uS，0.9dB），才能真实反应设备的测试精度。

基于此项计量要求，上海江木智能科技的MAP900-ODA与Optotest的OP1100，均可提供准确的曲线显示，读取确切的时间值和损耗值，如2.8uS  0.67dB的损耗，可以定量给出。

4-4 瞬断监测时长

该动态范围越宽，说明其针对瞬断应用场景的适应性越广。如商业低空飞行等，通常在1uS-100uS等级，同时，如船舶、无人驾驶等，通常在10uS~100mS等级。故0.8uS~1S的动态范围，将最大程度的满足多种应用场景的检测要求。

而上海嘉慧的光瞬断仪仅为1uS~100uS的测试范围，瞬断时长动态范围远不如Optotest和上海江木智能的技术指标。

光瞬断检测仪关键技术指标对比

五、结语

MAP900-ODA光纤瞬断测试仪，在核心技术指标方面，超过进口仪器OP1100。实现了进口仪器的国产化替代。在集成度、便携性上，进一步提升了设备整体优势。

附录

典型测试报告：可查阅第三方计量报告

设备参数详情：可联系江木智能技术支持/查阅产品手册

声明：本文数据基于上海江木智能科技实验室及客户实测结果，引用请注明来源。
