在激光制造迈向“微米级”与“高功率”的当下，光束质量不仅是科研论文中的参数，更是决定加工精度、通信效率以及最终产品良率的“生死线”。然而，如何高效、精准地量化评估光束质量，一直是困扰众多设备集成商和研发工程师的工程痛点。今天，我们从物理定义到工程实践，深度解析光斑分析仪如何成为高精度制造的质检基石。
在激光物理学中，理想状态下完美的基模高斯光束（TEM00）具有最小的发散角和最佳聚焦能力。但在实际工程中，受限于激光腔体设计缺陷、增益介质不均匀及光学元件失调，输出光束往往偏离理想状态。
衡量这一偏离程度的国际通用标准，正是M²因子（光束传播因子）。它是一个无量纲参数，M²值越接近1，代表光束质量越好，越接近衍射极限。反之，M²值越大，光束发散角越大，实际聚焦光斑就越庞大。
在面向实际应用的场景中，M²因子的重要性不言而喻：
聚焦能力：决定激光束能否被聚焦到极小的能量集中点上。M²值越低，加工时的切缝越窄，热影响区越小，进而实现极高精度的切割、焊接与钻孔。
传输能力：在光通信与遥感领域，低M²值的光束在长距离传输中发散更慢，能显著减少能量损耗，确保远距离信号稳定。
研发与质检标准：对于激光器生产厂商，M²因子已成为衡量产品性能和出厂质量控制的强制性核心标准。
图1：两条光束的束宽半径随z轴位置的变化关系
尽管M²测试如此重要，但传统的测量手段却面临巨大挑战。早期业内多采用“刀口法”或手动调节导轨测量，这种方式操作繁琐、极其耗时，且易受环境干扰，过度依赖操作人员的经验。
更关键的是，传统设备往往面临“顾此失彼”的尴尬：测试大尺寸光斑的远场发散角需要感光面极大的传感器，而测试光纤端面或激光晶体的近场光斑，又需要极高的光学分辨率。研发和产线往往需要购置两套完全不同的设备，大大增加了成本与操作难度。
针对上述痛点，上海江木智能科技有限公司自主研发的 MAP600-MFD光斑分析仪给出了全新的国产化解决方案。该系列产品不仅实现了对光束能量分布与发散角的高精度测量，更通过模块化设计，将“远场拟合”与“近场测试”集于一身，并配合自研软件，实现了“一键式”光束质量智能分析。

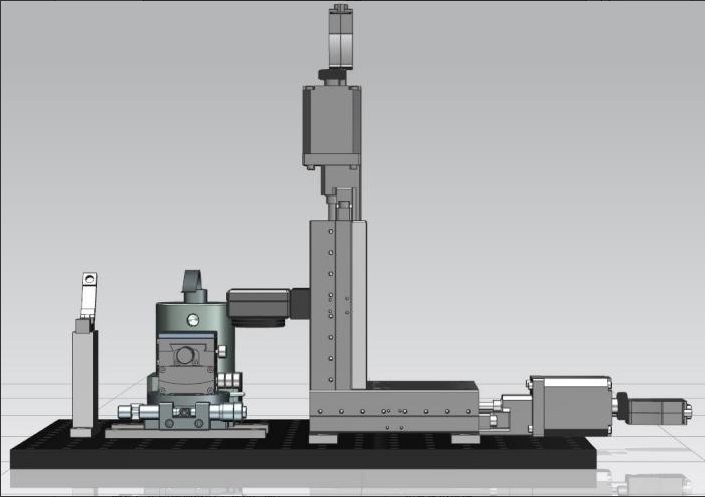

图2：MAP600-MFD 3D渲染图
传感器双规格可选：设备提供Si（硅）和InGaAs（铟镓砷）两种芯片配置，波长覆盖范围广达 400-1700nm，全面覆盖了紫外到近红外的主流工业激光波段。
高精度靶面：最高可达5μm的光斑分辨率，配合2048×2048的画面分辨率，能够精准捕捉远场光束的细微能量起伏，为评估椭圆率、峰值中心等ISO 11146标准要求的各项指标提供坚实的数据基础。
配备 5X 和 10X 显微物镜，光学分辨率达到惊人的 1.2μm。
这一性能使得MAP600-MFD能够轻松应对微小光斑（如2.2μm级的光束）的检测，广泛适用于光纤激光器端面检测、VCSEL芯片及医疗美容激光器的近场轮廓分析。
硬件好只是基础，真正决定产线效率的是软件。江木智能攻克了复杂光学算法，自研了高度智能化的分析软件：
全自动化控制：精密控制分析仪沿光束传播方向（Z轴）移动，自动采集多个位置的光斑数据。
标准合规：直接依据 ISO 11146 标准对采集到的数据进行拟合计算，自动输出束腰半径（ω₀）、发散角（θ）、瑞利范围（Z_R）及最终的 M² 因子。
极简操作：不同于某些进口设备复杂的英文界面，该软件真正做到了交互友好、简单易用，摒弃了繁复的手动计算，一键输出专业的图文测试报告，极大降低了产线人员的培训成本。
MAP600-MFD光斑分析仪目前已广泛应用于众多高精尖领域：
工业激光加工：在切割、焊接、钻孔中，精确把控激光质量，确保加工精度，降低不良品率。
光通信与传感：作为激光光源出厂的标配质检工具，确保光纤耦合效率与长距离传输稳定性。
非线性光学与科研：为倍频、波长转换等基础研究提供精准的光束参数依据，助力科研成果转化。
医疗与美容激光：保障治疗设备输出的光斑能量分布的均匀性，直接关联治疗的安全性与精准度。
从宏观理论到微观工程，激光光束质量的分析不再是实验室里的“阳春白雪”。上海江木智能科技有限公司 以MAP600-MFD光斑分析仪为载体，将复杂的光学原理转化为直观的工业检测数据。这是一次从硬件到软件的全面升级，更是为中国高端激光制造行业提供的可落地、高性价比的光束质量评估新标杆。
上海江木智能科技有限公司，总部位于上海紫竹国家级高新园区，是专业的光通信检测仪器研发制造商，专注于光通信器件领域的全方位服务，涵盖检测、生产、监测及自动化测试等多个环节。
核心产品包括保偏调芯系统、偏振轴测试仪、插回损测试仪、消光比测试仪、多通道偏振分析仪等，广泛应用于CPO、NPO、ELSFP、OCS、MCF、光纤陀螺、相干通信、量子通信等领域。
公司研发团队汇聚了在通信、电子技术、软件和自动化等领域拥有十年以上丰富经验的资深专业人士，在微弱信号处理、高速电路设计、自动化集成等技术领域具备扎实的自主研发能力。同时，团队深入理解光器件厂家在产线生产和测试过程中的实际需求，能够提供定制化的检测仪器及系统解决方案，协助客户突破生产瓶颈，实现产品质量的提升。
自成立以来，江木智能始终坚持以客户需求为导向，以客户满意度为核心，致力于提供专业的产品和技术服务，赢得了市场的认可与客户的信赖。
