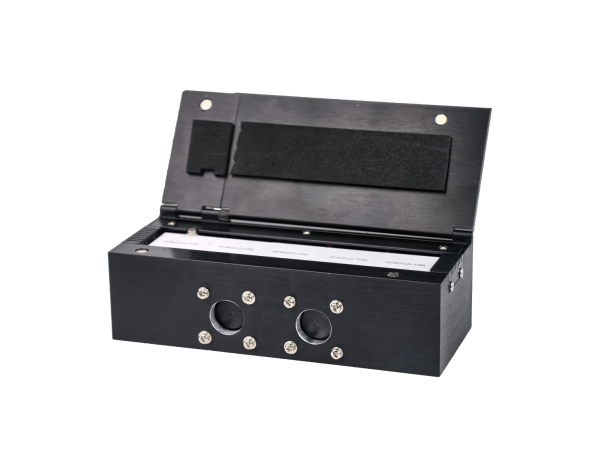

MAP900-MSOP 多通道偏振分析仪专为高功率窄线宽多路保偏光源耦合场景设计，适配 CPO 共封装光学、ELSFP 模块耦合与检测使用。整机采用模块化分布式光学系统架构，集成 8 路独立偏振分析通道，一站式实现偏振态发生、偏振态分析、偏振消光比测量、偏振相关损耗测量等全套偏振性能检测。
设备可搭配外置保偏光源、偏振控制器完成各类偏振态发生，输出标准测试偏振光；具备完整偏振态分析能力，实时解析光偏振态、偏振度，持续监测温度、工况变化带来的偏振态动态漂移，支持偏振灵敏度分析与长期偏振稳定性测试；偏振消光比测量精度最高可达 50dB，精准评估保偏光路、硅光器件偏振隔离性能；同步支持偏振相关损耗测量，量化不同偏振入射条件下器件损耗差异。
可配套 MU9603-8 八芯保偏光纤热循环器联合使用，模拟高低温循环环境，高效完成窄线宽激光器耦合校准与全项偏振指标快速检测，满足 CPO 光路、ELSFP 模块量产批量测试需求。
支持8通道同时测试，满足ELSFP和CPO耦合调试应用:
精确的PER测量，PER高达50dB
最高输入功率可达:25dBm
可配合多芯光纤温度循环器使用
测量PER和波长的关系
快轴和慢轴检测
支持上位机操作
ELSFP模块，CPO应用
窄线宽激光光源PER测试
激光器耦合调试
偏振轴错位角度检测
| MAP900-MSOP | |||
|---|---|---|---|
| XX | X | ||
| 工作波段 | 光接口 | ||
| 13 | 1270~1350nm | U | FC/UPC |
| 15 | 1510~1590nm | A | FC/APC |
| 类型 | 名称 | 参数 |
|---|---|---|
| 技术参数 | 波长范围 PER范围L2 PER不确定度12 偏振角度测试不确定度1.2 输入光功率范围 光功率准确度! 功率计波长校准范围 工作温度 存储温度 通信接口 供电电源 重量 外观尺寸 |
1270~1350nm / 1510~1590nm 0~50dB 0.3dB (PER=0~30dB) 0.6dB(PER=30~50dB) 士(0.1+4%*角度) -40~+25dBm 士0.25dB 1270~1590nm 0~40°C -20~60°C Type-C/RJ45 100~240V AC,50~60Hz <10kg 450*300*100 |
