2025-09-10
光纤光栅解调仪是多通道传感系统的核心设备，其通道性能直接影响监测数据的准确性。本文将用最简单的方法，介绍两个关键指标的测试方案：多通道串扰和单通道损耗。
测试前务必清洁所有光纤端面，避免灰尘造成测量误差！
测试目的：确认每个通道的光功率损耗是否在允许范围内
测试步骤：
按顺序连接设备：激光源 → 光功率计（记录P_in）→ 解调仪通道 → 光功率计（记录P_out）
记录输入光功率P_in值
记录输出光功率P_out值
计算损耗：α = 10·log(P_in/P_out)
重复测试所有通道
合格标准：单通道损耗 ≤ 12dB（工业常见要求）
测试目的：测量有源通道对相邻无源通道的信号干扰
测试步骤：
连接设备：激光源只接入通道1（有源通道）
测量通道1的输出功率P1
保持通道1开启，测量通道2、3、4的输出功率P2、P3、P4
计算串扰值：Xtalk = 10·log(P_N/P1)
轮流测试各通道作为有源通道的情况
合格标准：
相邻通道串扰 ≤ -30dB
非相邻通道串扰 ≤ -35dB
环境控制：测试时避免强光直射，保持环境稳定
数据记录：建议连续测量3次取平均值，提高准确性
问题排查：
如果损耗突然增大 → 检查光纤连接点
如果串扰异常偏高 → 检查内部光路隔离
通过这两个简单的测试，可以快速评估光纤光栅解调仪的基本性能：
单通道损耗反映光路传输效率
多通道串扰体现通道隔离度
定期进行这两项测试，能够及时发现设备问题，确保监测数据的可靠性。对于大多数工程应用来说，这两项指标达标即可满足使用需求。
提示：本文提供的是简化测试方法，对于精密计量场景，还需要增加温度稳定性测试和动态响应测试等项目。
相关推荐：
MU9101高精度光功率计提供更优越的动态范围和线性度技术指标，还具有10KSPS的高速采样速率和快速稳定时间，波长0.01nm可调，超大存储器支持高精密波长校准。软件
2025-07-17
MAP800-OPM多通道光功率计，是基于MAP平台的模块化产品,可用于PLC\WDM\AWG\MPO\多路光纤等老化监测、器件测试等场合使用。同时，该设备可支持6
2025-07-17

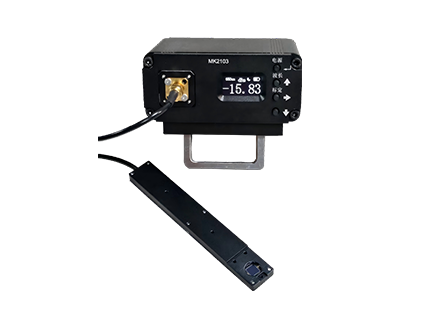

MK2103口袋式光功率计结合了台式光功率计优越的动态范围和线性度技术指标，还具有手持式功率计的小型化、便捷化的使用需求。
