MAP600-POL是一款专用于MT-FA类器件极性和纤损测试的精密测试设备，其采用高清摄像头进行图像识别、精密电动平台用于移动器件 ，专用补光灯用于清晰识别不同器件 ，以及红光漏 光技术检测纤损 ，是集机械、 自动化、光学、图像技术融合而成的光学精密检测平台。可实现400G/800G/1.6T等光模块组件、光引擎器件 ，CPO组件 ， MPC器件的自动极性检测和纤损辅助判定。
自动极性与纤损判定

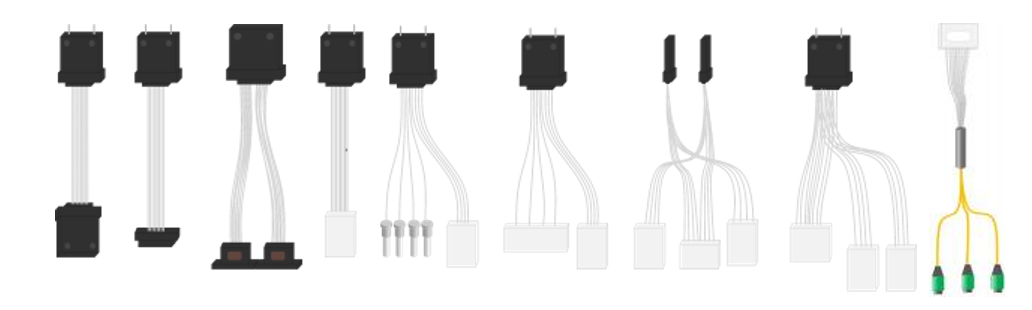

支持MT-2FA（8芯）,MT-3FA ，2MT-3FA、CPO、 MPC等各类器件
电动平移台设计 ，员工只需上料和下料操作
专用治具和自动测试
集成多功能红光光源
当前400G ，800G， 1.6T ，CPO组件，光引擎等，产品种类多、器件的发光方向各异 ，APC的切割方向多样化 ，且通常多个连接头间的光纤还会交叉，产品又比较小 ，导致在实际生产制造和检 测环节中，这样的产品极性是难以测试的。 Join-MU 在传统极性测试仪基础上，使用高清摄像头 和图像处理算法 ，替代人工视觉判断，避免人工视觉疲劳和误判；通过给每一款被测产品提供专 用夹具，来解决器件不好摆放，测试重复性差的问题。非接触式测试 ，最大程度保护了光纤端面 /FA端面 ，防止测试过程中的二次损伤。
在实际FA类产品制作过程中， 光纤的微裂纹 ，光纤微损伤会给产品造成严重的质量隐患；本测试设备提供高亮红光模式 ，强光抑制技术 ，图像处理技术等 ，帮助对纤损进行排查 ，保 障产品测试的可靠性。配合电机控制 ，可满足各类非标器件的纤损测试。

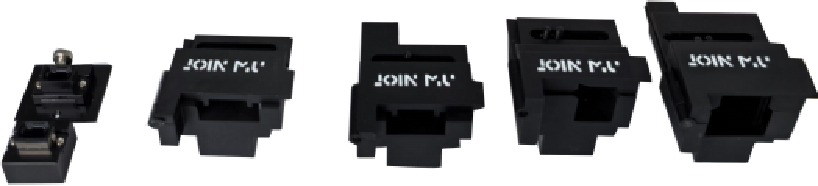

Join-MU 提供各类夹具 ，以满足各类非标器件的夹持和测试 ，并关注对器件在测试过程中的保护 ，避免对器件的二次损伤。
1、支持多国语言，客户可修改本地语言；满足东南亚各国、印度、墨西哥等本土化应用要求
2、多种保存格式:Excel, PDF, SQL，远程服务器
3、支持二次开发，提供dll
| MU930X | |
|---|---|
| AA | |
| 支持通道 | |
| 16 | 支持16通道 |
| 24 | 支持24通道 |
| 48 | 支持48通道 |
| 主要技术指标 | |
|---|---|
| 光源波长 | 650nm |
| 光源功率 | ≥10mW |
| 通道数 | 6/24/48等 |
| 发光模式 | 单步/全亮/全关/自动扫描 |
| 通信端口 | RS232/USB |
| 操作系统 | WINDOWS 10/11 |
| 工作电源 | 红光光源:220V AC电动平台供电:24VDC |
| 额定功率 | ≤100W |
| 极性识别方式 | 视频图 像及算法 |
| 夹具 | 按照被测产品定制 |
| 外观尺寸 | 红光光源:3U*235*420mm平台:400*300*320mm |
