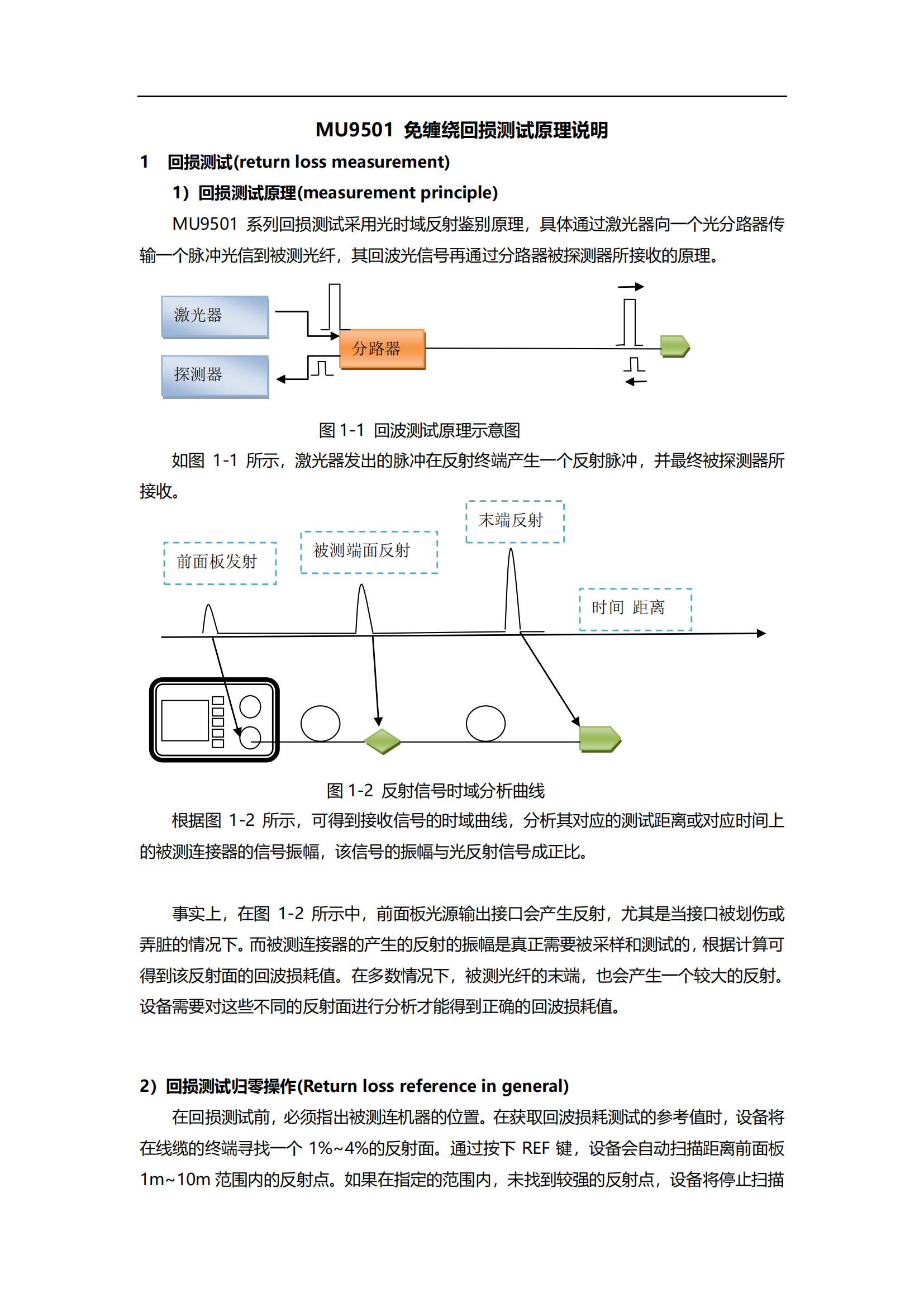

回损测试(return loss measurement)

1)回损测试原理(measurement principle)

MU9501 系列回损测试采用光时域反射鉴别原理，具体通过激光器向一个光分路器传输一个脉冲光信到被测光纤，其回波光信号再通过分路器被探测器所接收的原理。

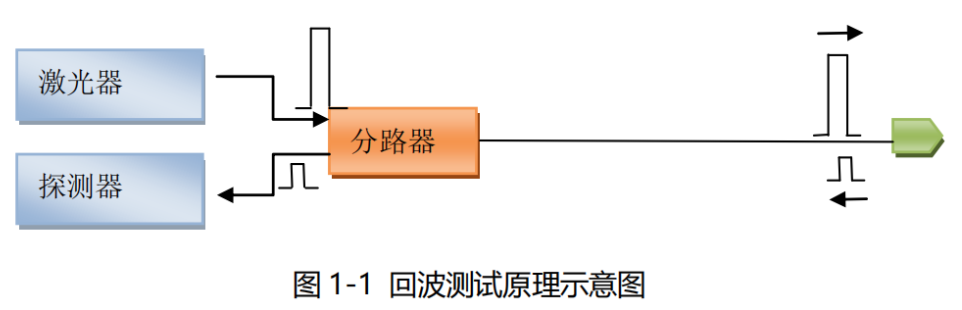

如图 1-1 所示，激光器发出的脉冲在反射终端产生一个反射脉冲，并最终被探测器所接收。

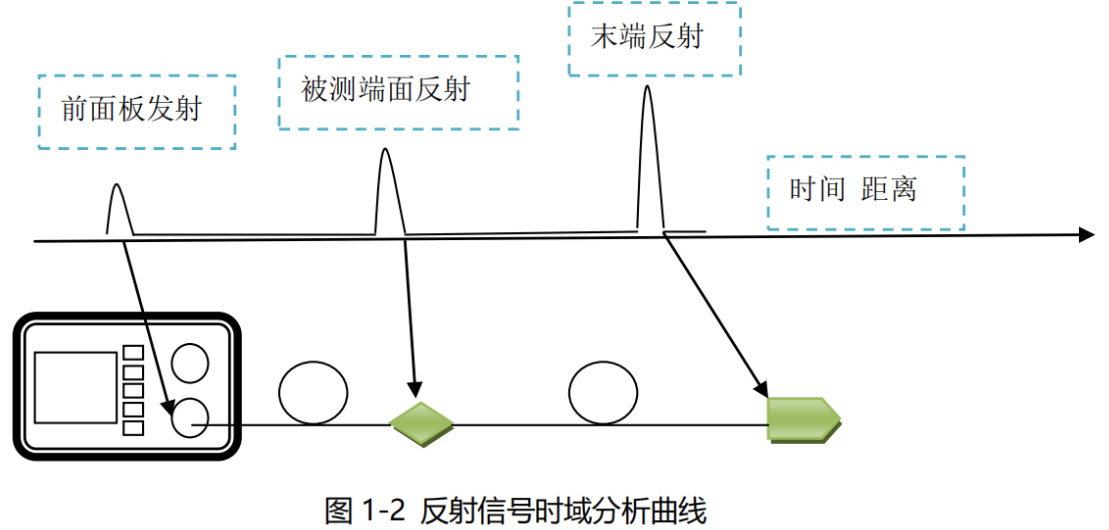

根据图 1-2 所示，可得到接收信号的时域曲线，分析其对应的测试距离或对应时间上的被测连接器的信号振幅，该信号的振幅与光反射信号成正比。

事实上，在图 1-2 所示中，前面板光源输出接口会产生反射，尤其是当接口被划伤或弄脏的情况下。而被测连接器的产生的反射的振幅是真正需要被采样和测试的，根据计算可得到该反射面的回波损耗值。在多数情况下，被测光纤的未端，也会产生一个较大的反射。设备需要对这些不同的反射面进行分析才能得到正确的回波损耗值。

2)回损测试归零操作(Return loss reference in general)

在回损测试前，必须指出被测连机器的位置。在获取回波损耗测试的参考值时，设备将在线缆的终端寻找一个 1%~4%的反射面。通过按下 REF 键，设备会自动扫描距离前面板1m~10m 范围内的反射点。如果在指定的范围内，未找到较强的反射点，设备将停止扫描并提示错误信息。如果找到了符合要求的反射点，设备将存储其位置。

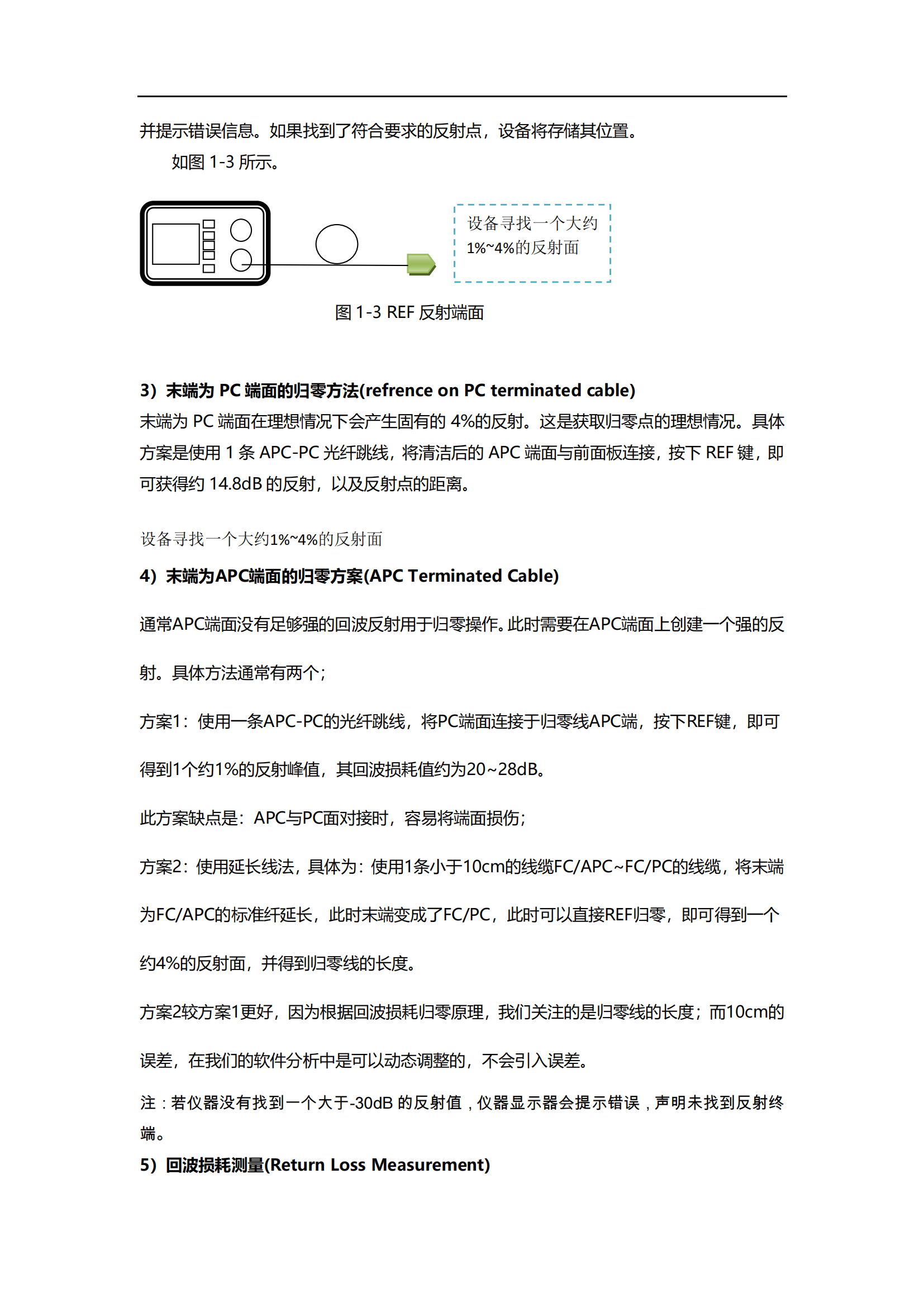

3)末端为 PC端面的归零方法(refrence on PCterminated cable)

末端为 PC 端面在理想情况下会产生固有的 4%的反射。这是获取归零点的理想情况。具体方案是使用1条 APC-PC光纤跳线，将清洁后的 APC端面与前面板连接，按下 REF 键，即可获得约 14.8dB 的反射，以及反射点的距离。

设备寻找一个大约1%~4%的反射面

4)末端为APC端面的归零方案(APCTerminated Cable)

通常APC端面没有足够强的回波反射用于归零操作。此时需要在APC端面上创建一个强的反射。具体方法通常有两个;

方案1:使用一条APC-PC的光纤跳线，将PC端面连接于归零线APC端，按下REF键，即可得到1个约1%的反射峰值，其回波损耗值约为20~28dB此方案缺点是:APC与PC面对接时，容易将端面损伤;

方案2:使用延长线法，具体为:使用1条小于10cm的线缆FC/APC~FC/PC的线缆，将末端为FC/APC的标准纤延长，此时未端变成了FC/PC，此时可以直接REF归零，即可得到一个约4%的反射面，并得到归零线的长度。

方案2较方案1更好，因为根据回波损耗归零原理，我们关注的是归零线的长度;而10cm的误差，在我们的软件分析中是可以动态调整的，不会引入误差。注:若仪器没有找到一个大于-30dB 的反射值,仪器显示器会提示错误,声明未找到反射终端。

5)回波损耗测量(Return Loss Measurement)

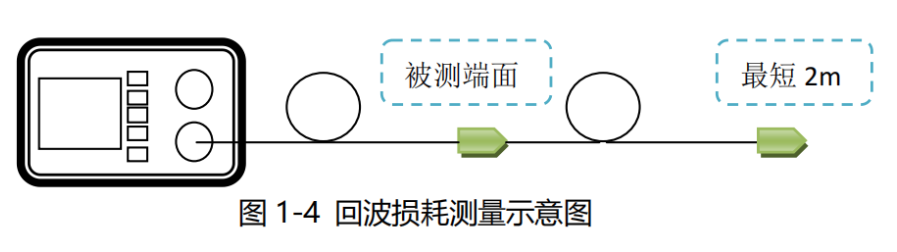

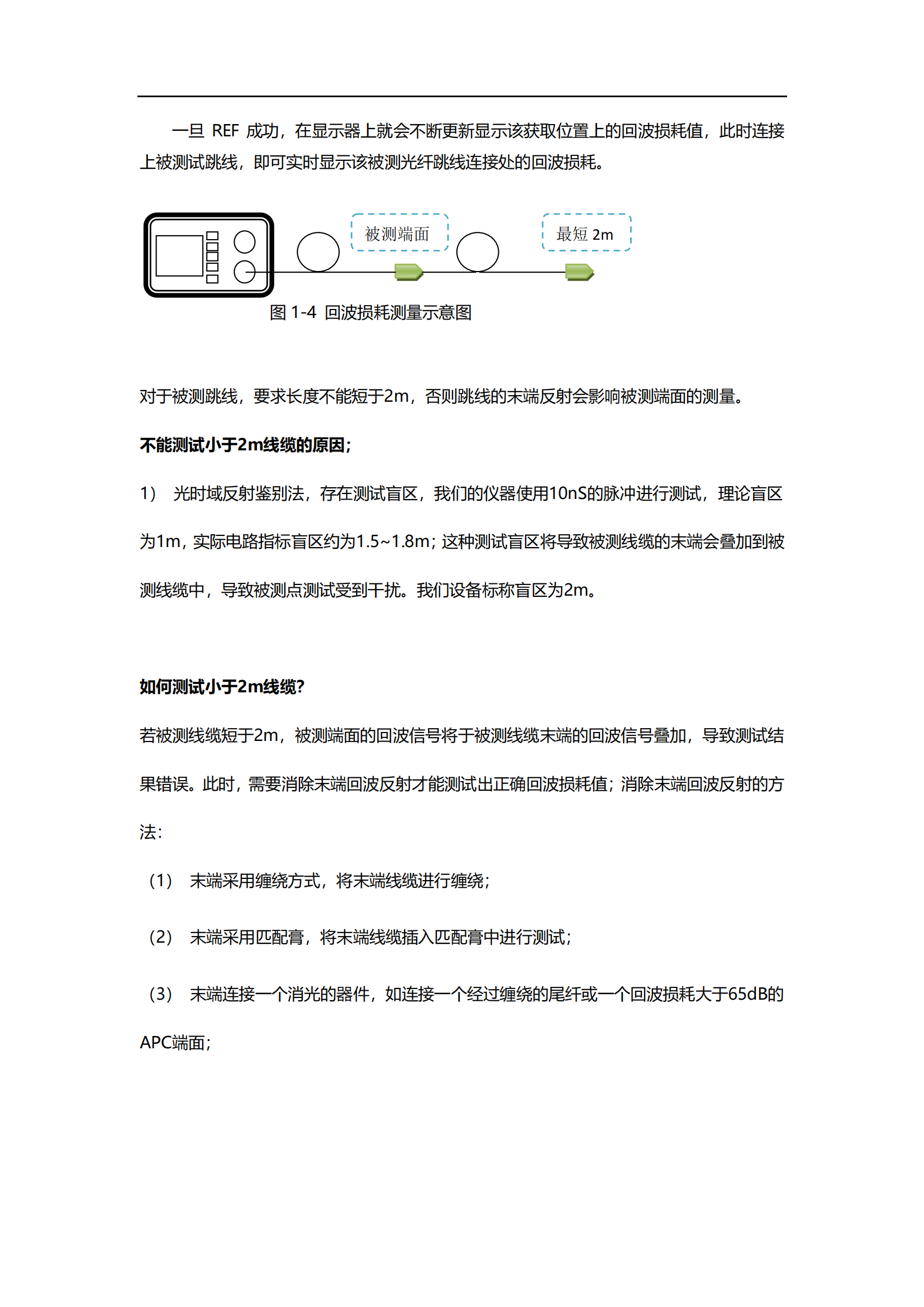

一旦 REF 成功，在显示器上就会不断更新显示该获取位置上的回波损耗值，此时连接上被测试跳线，即可实时显示该被测光纤跳线连接处的回波损耗。

对于被测跳线，要求长度不能短于2m，否则跳线的未端反射会影响被测端面的测量

不能测试小于2m线缆的原因;

1) 光时域反射鉴别法，存在测试盲区，我们的仪器使用10ns的脉冲进行测试，理论盲区为1m，实际电路指标盲区约为1.5~1.8m;这种测试盲区将导致被测线缆的末端会叠加到被测线缆中，导致被测点测试受到干扰。我们设备标称盲区为2m，

如何测试小于2m线缆?

若被测线缆短于2m，被测端面的回波信号将于被测线缆未端的回波信号叠加，导致测试结果错误。此时，需要消除未端回波反射才能测试出正确回波损耗值;消除末端回波反射的方

法:

(1)末端采用缠绕方式，将末端线缆进行缠绕;

(2)末端采用匹配膏，将未端线缆插入匹配膏中进行测试;

(3)未端连接一个消光的器件，如连接一个经过缠绕的尾纤或一个回波损耗大于65dB的APC端面;
