激光器快轴与慢轴
有专家会在分析激光器时，说快轴如何如何？慢轴如何如何，也有说x轴就是快轴，y轴就是慢轴
今天聊一下什么是快轴和慢轴
首先，光矢量动作快的，叫快轴，慢的叫慢轴

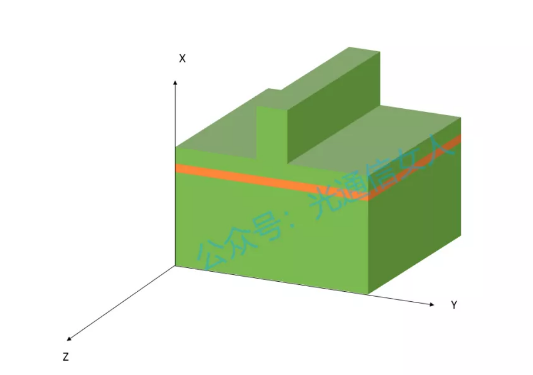

其次，xyz一般是下图这样

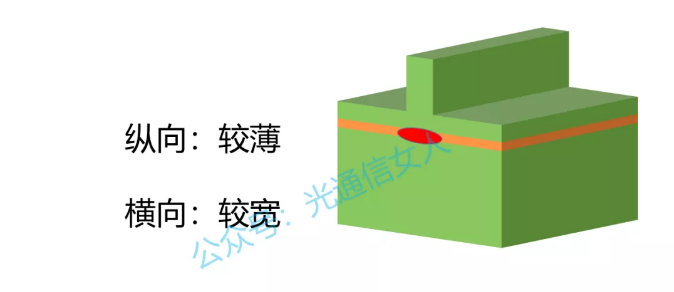

以前聊脊型波导和异质掩埋波导的区别，今天看典型快慢轴的脊型波导结构，近场是个椭圆
橙色是有源层，有源层比较薄，薄有两个因素，一是量子阱很薄，二是量子阱加上补偿的波导层，也需要约束垂直方向单模（太厚就成多模了），
脊型波导，等效折射率差比较弱，导致横向近场光比较宽，刚好设计在约束好水平方向单模的状态。
特别备注：垂直方向的单模不是纵模啊，这是横模。

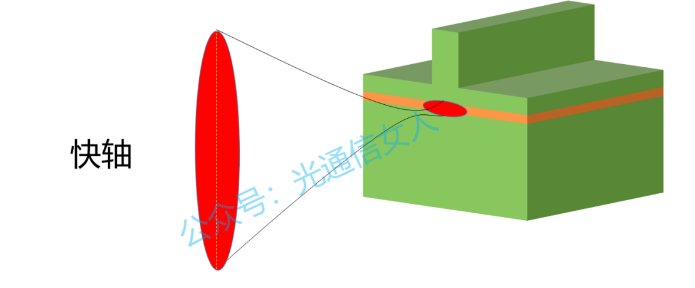

下图，由于垂直方向比较薄，衍射现象更明显，远场的光斑垂直方向很大，也就是垂直发散角很大。相比较水平方向的变化，这叫快轴

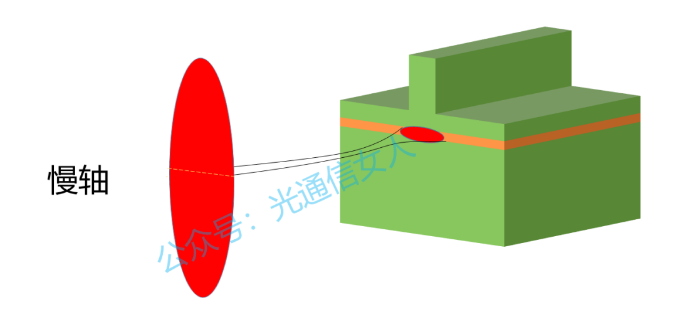

对应的水平方向，看下图的黄色虚线，由于水平方向比较宽，衍射不太明显，水平的发散角也比较小，这是慢轴。
总结一下
x方向，垂直方向，光矢量变化剧烈，叫快轴
y方向，水平方向，光矢量变化不剧烈，叫慢轴
