积分球原理

双球形积分球是一种用于激光功率测量、光辐射特性研究等领域的高精度光学仪器。该积分球由两个独立的球体组成，每个球上各设置一个开口，同时双球体之间连接，这种独特的结构设计使其在光学测量和光信号处理方面展现出卓越性能。双球形积分球能够高效地处理输入激光的平均功率，广泛应用于光通信、激光加工、光学计量等多个领域。

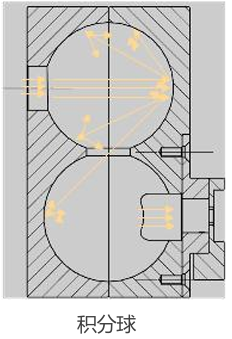

（一）结构设计

双球形积分球的两个球体采用高反射率材料制成，内壁经过特殊处理，表面粗糙度极小，以确保光线在球体内多次反射过程中最大限度地减少能量损失。每个球体上的开口用于激光的输入和输出，。连接两个球体的通道经过精心设计，其尺寸和形状能够保证光信号在两球之间顺利传输，同时尽量减少光的散射和损耗。

（二）工作原理

当激光通过其中一个球体的开口进入积分球后，会在球体内壁发生多次漫反射。由于球体的特殊几何形状和内壁的高反射特性，激光在球体内迅速均匀分布，使得球内各点的光强趋于一致。随后，部分光通过连接通道进入另一个球体，在第二个球体内同样经历多次漫反射实现均匀化。通过测量两个球体上特定位置的光功率，结合积分球的几何参数和反射特性，能够精确计算出输入激光的平均功率。

（三）功率测量准确性

双球形积分球的光学材料和结构设计进行了专门优化。其内壁的高反射涂层在该波长下具有极高的反射率，能够确保绝大部分激光能量被有效收集和处理。通过多次漫反射和均匀化过程，使得积分球输出的光信号更加稳定和均匀，从而大大提高了对输入激光平均功率测量的准确性。经测试，在典型工作条件下，该双球形积分球对1310nm激光功率的测量误差可控制在0.05dB以内 ，满足大多数高精度光学测量的需求。

（四）功率处理能力

双球形积分球具备较强的激光功率处理能力。它能够承受500mW的激光输入功率，不会因功率过高而导致光学材料损坏或测量性能下降。其设计的散热结构，使得该积分球可以在连续高功率激光输入的情况下稳定工作。例如，在常见的光通信系统中，当1310nm激光平均功率在几毫瓦到几百毫瓦范围内变化时，双球形积分球均能可靠地完成功率测量和光信号处理任务，为系统的稳定运行提供准确的功率监测数据。

（五）功率稳定性监测

除了精确测量平均功率外，双球形积分球还可以实时监测输入激光功率的稳定性。通过对两个球体输出光信号的动态分析，能够快速检测到激光功率的微小波动，并将相关数据反馈给控制系统。这一功能对于需要稳定激光功率输出的应用场景，如激光精密加工、光通信信号传输等尤为重要，有助于及时调整激光设备的工作参数，保证系统的正常运行和产品质量。

使用注意事项

1. **腔体维护**：避免腔体受到污染和划伤，定期使用专用的光学清洁工具进行清洁，以保证其透光性能和抗激光损伤能力。

2. **工作环境要求**：积分球应在清洁、干燥、温度稳定的环境中使用，避免强光直射和剧烈震动，防止影响测量精度和设备性能。

3. **功率输入限制**：严格按照产品说明书规定的功率范围输入激光，禁止超过其额定功率，以免损坏积分球内部的光学材料和结构。

4. **定期校准**：为确保测量结果的准确性，建议定期对双球形积分球进行校准，校准周期可根据使用频率和具体应用需求确定。
