2026-07-29 在光通信迈向超高速、超大容量的新时代，ELSFP（嵌入式光模块）作为数据中心、AI算力网络的核心引擎，其性能瓶颈聚焦于光器件内部的微观偏振控制。其中，MT插芯内的保偏光纤“熊猫眼”（偏振轴）角度是决定信号传输稳定性、降低偏振模色散（PMD）的核心参数。然而，传统测量设备受限于补光方式与精度，无法穿透MT插芯的复杂结构，精准捕捉这一亚微米级的关键角度。

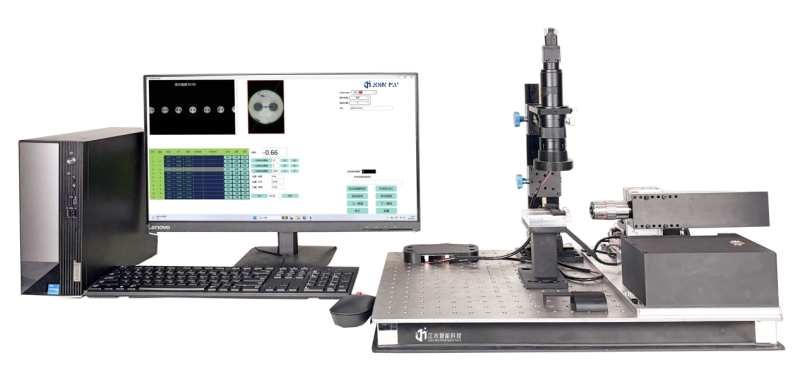

上海江木智能（Join-MU）推出的MAP600-PMAT保偏MT/FA偏振轴自动测试仪，以革命性的同轴补光技术为核心，搭配多维度补光方案与亚毫秒级精密运动控制，为ELSFP光模块的MT插芯偏振轴测量提供“全场景适配+高精度穿透”的终极解决方案。

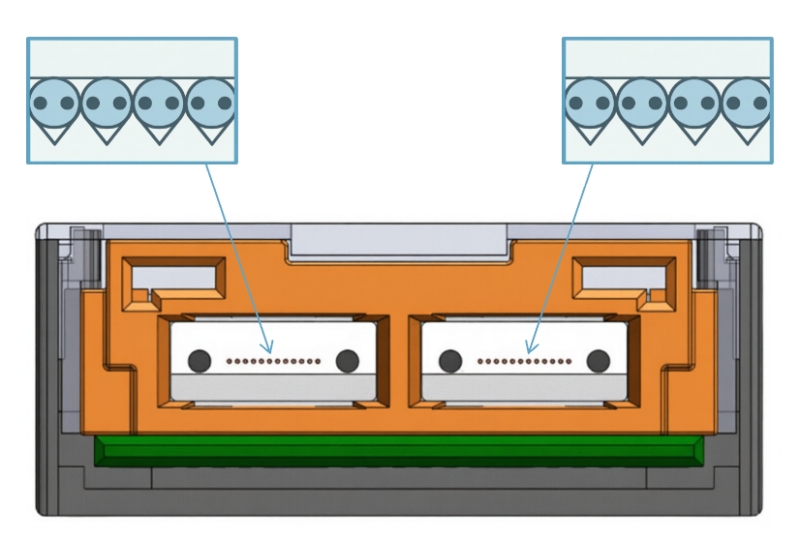

ELSFP光模块通过高密度集成MT插芯（多芯光纤连接器的核心部件）实现光信号的并行传输，而MT插芯内的保偏光纤需严格对齐偏振轴（即“熊猫眼”角度），才能确保光信号在高速传输中保持偏振态稳定。
传统测量方案的局限：
补光失效：上方、下方、侧方补光易受MT插芯结构遮挡，光线无法有效穿透端面，导致相机“视而不见”；
精度不足：接触式测量或低精度视觉方案，无法捕捉亚微米级的偏振轴偏差，良率损失率高达15%+；
效率低下：人工对焦、手动测量，无法满足ELSFP产线“分钟级”的量产节奏。
MAP600-PMAT的核心突破，在于重新定义“光与光的对话”——通过同轴补光技术，将光线精准聚焦于MT插芯的端面，让高精度相机“穿透”复杂结构，清晰识别保偏光纤的“熊猫眼”角度。
精准打光：光线从垂直于MT插芯端面的方向入射，彻底消除侧面补光的阴影干扰、上下补光的结构遮挡，确保保偏光纤的端面细节（熊猫眼）被100%捕捉；
高对比度成像：配合高分辨率CMOS相机与自研图像处理算法，即使是亚微米级的偏振轴偏差，也能在图像中形成清晰的灰度差，实现±0.01°以内的角度测量精度。
除同轴补光外，MAP600-PMAT还搭载上方、下方、侧方补光，形成“四维补光矩阵”：
上方/下方补光：适配FA光纤阵列、V-Groove基板等平面/斜面结构的辅助测量；
侧方补光：针对带倾角、异形结构的光器件（如MMC连接器），提供斜向照明，增强边缘对比度；
同轴补光：专属MT插芯端面测量，是ELSFP保偏光纤偏振轴测量的“核心杀器”。
精密运动平台：X/Y/Z三轴联动，重复定位精度达±0.1μm，确保MT插芯与相机的相对位置误差趋近于零；
AI视觉算法：自动识别MT插芯位置、对焦、提取偏振轴角度，测量效率较人工提升10倍以上，单颗MT插芯测量时间＜1秒。
除了ELSFP光模块的MT插芯，MAP600-PMAT还可无缝适配全品类保偏光器件的偏振轴测量：
MT/FA类：MT光纤组件、FA光纤阵列、多排/矩阵式光纤连接器；
连器类：MPO多芯光纤连接器、穿板式FA、面阵FA（Matrix FA）；
特种光纤类：熊猫眼光纤、椭圆包层光纤、1.25mm/2.5mm插芯光纤。
设备支持自定义连接器库（预设MT-4/8/12/16/24/32、FA-1/2/4/8/12、面阵FA模板等），用户可根据产线需求灵活拓展，真正实现“一台设备，全品类覆盖”。
某头部光模块厂商导入MAP600-PMAT后，实现：
精度跃升：MT插芯偏振轴测量精度从±0.05°提升至±0.01°，良率提升22%；
效率翻倍：产线测量节拍从“3分钟/颗”压缩至“8秒/颗”，年产能增加150%；
成本骤降：人工复检成本减少80%，客诉率（因偏振轴偏差导致的光衰问题）下降95%。
技术唯一性：国内首款专为ELSFP MT插芯偏振轴测量优化的商用设备，同轴补光技术为江木智能独家专利；
生态兼容性：支持与MES系统对接，实现“测量-数据-工艺”闭环，助力智能产线升级；
服务兜底：江木智能提供定制化算法开发、产线集成、售后运维全流程服务，让技术落地“零风险”。
在光通信“向光而行”的赛道上，ELSFP光模块的偏振轴测量精度，就是企业的核心竞争力。上海江木智能MAP600-PMAT，以“同轴补光+多维度视觉+亚毫秒运动”的技术组合，为你打开微观世界的“精准之门”，让每一颗MT插芯的偏振轴都“无所遁形”。
上海江木智能科技有限公司，总部坐落在上海紫竹国家级高新园区内，是国内技术领先的光纤通信检测解决方案供应商和设备制造商，专注于光通信器件领域的全方位服务，涵盖检测、生产、监测以及自动化测试等多个环节。
公司研发团队汇聚了在通信、电子技术、软件和自动化等领域拥有十年以上丰富经验的资深专业人士。在微弱信号处理、高速电路设计、自动化集成等技术领域拥有扎实的研发能力，助力江木在技术研发与创新层面持续提升，为客户打造可靠的解决方案。同时能深入理解光器件厂家在产线生产和测试过程中所面临的种种难题，为客户提供定制化的检测仪器及系统解决方案，助力其突破生产瓶颈，实现产品质量的提升和飞跃。
