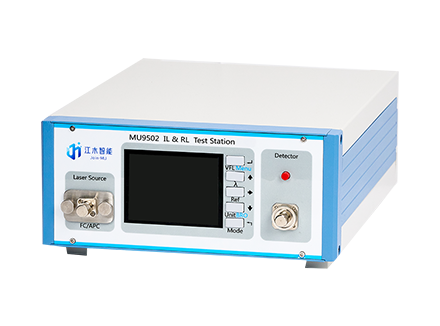

MU9502A系列插回损测试仪是专门针对CWDM器件、多波长器件、PLC、光纤跳纤等无源光器件插损回损检测的精密光检测仪表。配置红光或850光源功能，支持阈值判定、自动多波长检测、系统集成、二次开发、上位机解决方案等在内的新一代的专业探测设备。
支持2波长、3波长、4波长插损回损检测
支持自动红光检测
支持多波长自动测试及显示
可选波长数量同时显示测试
提供OPM、IL、RL、IL2、ILRL等多种工作模式
提供USB/RS232满足不同需求
丰富的值设置、告警功能
光功率计部分可选积分球、外置探头配置
| 类型 | 名称 | 参数 |
|---|---|---|
| 光功率计部分 | 探测器 探测器大小 波长测试范围 光功率探测范围 线性度 总不确定度 显示器 测量单位 |
InGaAs 标配 2mm(可定制) 850-1700nm +5~-80dBm +20~-55dBm(积分球) ±0.04(+5~-55dBm)/+0.08(-55~65dBm)/+3%(+5~-55dBm) 3.5寸 TFT 彩屏3.5寸 TFT 彩屏 dBm/dB |
| 插回损部分 | 光波长 激光类型 中心波长 回损测试范围 输出功率 光源稳定度 |
1310&1550 850&1300 FP Laser 标配LED ±10nm ±30nm 12-72dB 12-50dB >-3dBm >-25dBm 0.01dB/15min 0.05dB/8hour |
| 其它部分 | 光接口 附加功能 工作电源 开机稳定时间 通信接口 其它接口 重量 外观尺寸 |
FC/APC 可选红光配置 180V-260V AC 50Hz 15Min RS232 可选配脚踏开关 <5kg 100H*235W*400D mm |
支持2波长、3波长、4波长插损回损检测
支持自动红光检测；
支持多波长自动测试及显示；
可选波长数量同时显示测试;
提供OPM、IL、RL、IL2、ILRL等多种工作模式；
提供USB/RS232满足不同需求:
丰富的值设置、告警功能;
光功率计部分可选积分球、外置探头配置
光无源器件厂家
跳纤 PLC WDM等测试
光器件回波检测
实验室，高校，科研单位
| MU9502A | |||||||
|---|---|---|---|---|---|---|---|
| X | X | X | X | ||||
| 波长类别 | 波长尺寸 | 探测器类型 | 额外配置 | ||||
| D | 双波长 | 1 | 1310&1550 | 1 | 标准2.0探测器 | 1 | 不带红光和850 |
| M | 三波长 | 2 | 850&1300 | 2 | 积分球型 | 2 | 带红光 |
| F | 四波长 | 3 | 其它定制波长 | 3 | 外置探头型 | 3 | 带红光和850 |
