MU9501S 系列免缠绕插回损测试仪是Join-MU精心研制的，专为高端光缆、光纤、光器件测试提供精准、快速性能检测的精密仪器。
真正免缠绕回波检测
测试高效 数据准确
支持ILRL2自动测试
支持RL自动归零
可配置积分球以支持多芯线缆

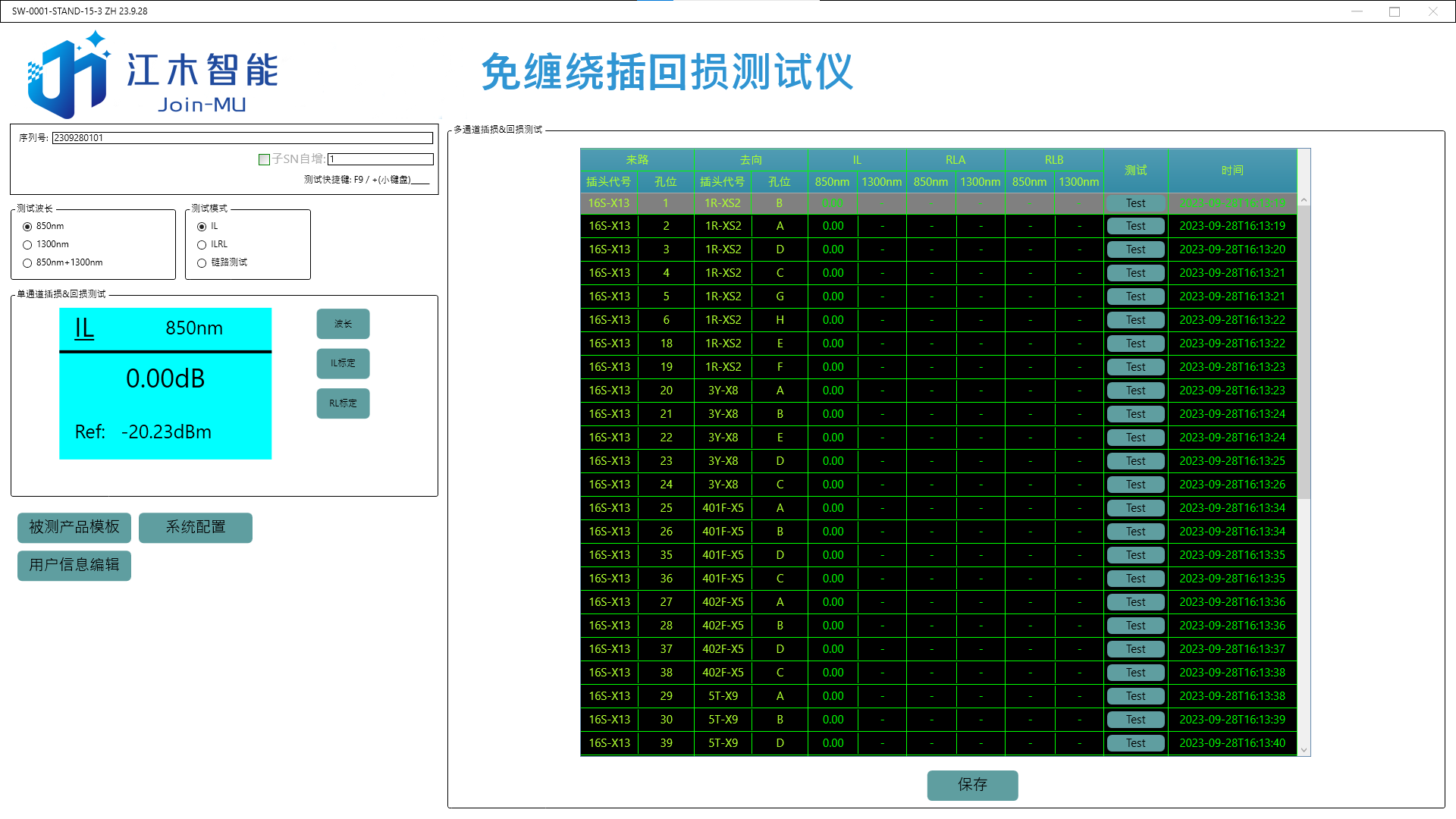

多功能应用软件
蜂鸣器不合格告警
| 类型 | 名称 | 参数 |
|---|---|---|
| 主机部分 | 工作电源 通信接口 工作温度(°C) 存储温度(℃) 开机稳定时间 重量 外观尺寸 |
180V~260V AC 50Hz RS232 +10~+40 -15~+70 5~15 分钟 <5kg 100*235*380(mm) |
| 回损部分( 光源输出端 ) | 光源类型 回损测试范围 回损测试精度 回损标准线 线缆长度(最短) 线缆长度(最长) |
pulsed FP Laser 12~80dB /12~55dB +1dB(14dB~60dB)/(14~45dB) 2~10 meters 2 meters (末端 APC)/3 meters (末端 PC) 1000 meters |
| 光功率计部分 (探测端) | 探测器类型 探测器大小 波长测试范围 光功率探测范围 线性度 适用光纤类型 总不确定度 总噪声 测量单位 |
铟砷化镓(铟镓砷) ∅2.0mm 850~1700 nm 5dBm~-75dBm +0.04dB(+5~-55dBm)/+0.08dB(-55~-65dBm)/+0.2dB(-65~-75dBm) 标准单模光纤及多模光纤(纤芯直径不大于 62.5 um) +5% <10pW dBm/dB |
| 插损光源部分 | 光波长 光源类型 输出功率 光源稳定度 光输出接口 |
1310&1550nm/850&1300nm FP Laser/ LED(满足IEC 61280-4-1) >-14dBm/-27dBm +0.01dB /15min +0.05dB /8hour FC/APC |
江木智能免缠绕回损测试仪首创国内市场和技术的空白，大幅提高了光器件回波损耗的测试效率，同时针对不能或不便于缠绕的光器件的回波损耗测试给出了良好的解决方案。
双波长插回损测试<1S ； RL动态范围 >80dB
真正免缠绕回波检测
测试高效 数据准确
支持ILRL2自动测试
支持RL自动归零
可配置积分球以支持多芯线缆
多功能应用软件
蜂鸣器不合格告警
光无源器件厂家
数据中心(多芯器件测试)
需二次开发及系统整合场合
实验室，高校，科研单位
| MU9501S | |||||||
|---|---|---|---|---|---|---|---|
| S/M | 1/2 | 1/2/3 | 1/2/3 | ||||
| 模式 | 配置类型 | 波长配置 | |||||
| S | 单模 | 1 | 标准2.0探测器 | 1 | 9/125SM光纤 | 1 | 850&1300 |
| M | 多模 | 2 | 积分球 | 2 | 50/125MMF光纤 | 2 | 1310&1550 |
| 3 | 62.5/125MMF光纤 | 3 | 1310&1490&1550 | ||||
| 4 | 1310&1550&1625 | ||||||
| 5 | 1310&1490&1550&1625 | ||||||
