2026-07-13 2026 年被业内视为 CPO 量产元年，与之配套的 ELSFP（外置激光小尺寸可插拔） 作为硅光引擎的"外置心脏" ，正迎来 l.6T/3.2T 高速互连的放量需求。 ELSFP 与传统光模块最大的不同在于：激光器从模块内移出，通过多芯保偏光纤阵列（MT/FA）向 CPO 交换机注入线偏振 CW 光。这一架构对偏振态的要求被推到极致：
PER（偏振消光比）：高端场景要求≥50dB ，否则硅光调制器插损飙升、误码率失控
轴对准精度：保偏耦合角度偏差>0.5° 即显著恶化性能多通道并行
高功率输入：ELSFP 单路输出+20~+25dBm ，普通仪表易饱和行业里有一组数据被反复引用：CPO/ELSFP 产品良率问题，70%以上源于偏振耦合与测试不精准。PER 测试设备，由此从"质检辅助"升级为"量产闸门"。
调研国内主流光模块厂的保偏 PER 测试工位，过去十年几乎是"海外三大家" 的天下。其中 Santec PEM-400 是当前 ELSFP 产线最直接的海外对标品——24通道光开关、30dB PER、3mm 探测器、l2 芯 FAU 30 秒测完。但它的天花板也很清楚：30dB 量程在 ELSFP 高端窄线宽光源（ 目标 40~50dB）面前不够用，且+25dBm 高功率仍需外加衰减，3mm 探测器在高芯数 FAU 面前捉襟见肘。
调研中发现的共性痛点：进口设备没有多通道高功率版本、规格固定无法定制、单台价格远高于国产设备、交期和维保周期长——在 ELSFP 这种"多品种小批量→大规模快节拍" 的转折期，适配度严重下滑。
上海江木智能在保偏检测这条线上，近两年铺出了 MPTS+MSOP 一对组合，业内有人称之为 ELSFP PER 测试的"双子星"——一台守器件级，一台守光源级，刚好把 ELSFP 整条链路的 PER 测试缺口补齐。

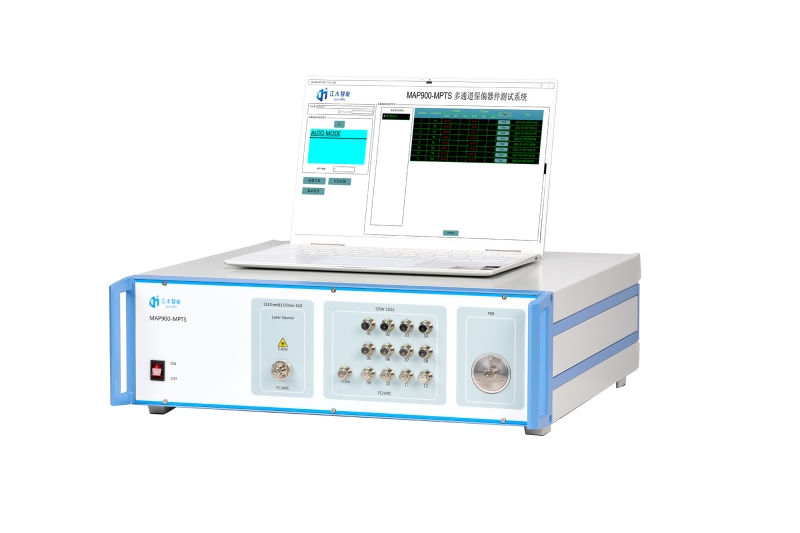

MAP900-MPTS：多通道保偏器件消光比测试系统定位：MT/FA/MPO 等多芯保偏器件、保偏跳纤、光纤环、分支器件的 PER+IL 批量测试核心参数（来自产品手册）：
参数 | 规格 |
PER 动态范围 | 最高 45dB（-5~+10dBm 输入段） |
PER 精确度 | ≤2dB 时±0.1dB/<30dB 时<±0.3dB/≥30dB 时<±1.0dB |
PER 分辨率 | <10dB 段 0.001dB |
偏振角精确度 | <±0.45° , 分辨率 0.11° |
测量速度 | 250ms |
输入光功率 | -30~+10dBm（部分配置-40~+10dBm） |
波长 | 600~ 1100nm/ 1275~ 1635nm ，支持 980/ 1064/ 1310/ 1550 |
探测器特性 | 8mm 宽幅探测器适配 MT/FA 整排并行光 |
扩展性 可联动保偏光源、起偏器、温控器组成测试场景 | |
MPTS 的典型工位：保偏 FAU 来料检、光纤陀螺环 PER 扫描、保偏跳纤终检——被测对象是"无源保偏器件" ，功率不高 (≤+10dBm），45dB PER 足够。 MAP900-MSOP：多通道偏振分析仪（专攻 ELSFP/CPO 耦合） 定位：高功率窄线宽多路保偏光源耦合与PER 测试，CPO/ELSFP 专用核心参数（来自产品手册）： | |
参数 | 规格 |
PER 范围 | 0~50dB（需 DOP>95%窄带光源） |
PER 不确定度 | 0~30dB±0.3dB/30~50dB±0.6dB |
偏振角不确定度 | ±(0.1°+4%×角度) |
输入光功率 | -40~+25dBm（直连 ELSFP 高功率输出） |
架构特性 | 8 通道独立并行，模块化分布式架构 |
波长 | 1270~1350/ 1510~ 1590nm |
扩展性 | 可联动 MU9603-8 多芯保偏光纤热循环器，实现精准测量 |
MSOP 的典型工位：ELSFP 外置 CW-DFB 阵列耦合调试、CPO 多路窄线宽光源 PER 检定、热循环下 PER 精准测试——被测对象是"有源保偏光源" ，功率+25dBm 级、PER 要冲 50dB。
被测对象 保偏 FAU/MT/MPO 、跳纤、光纤环 ELSFP/CPO 窄线宽激光器耦合
PER 上限 45dB 50dBPER 上限 45dB 50dB
输入光功率 -30(-40)~+10dBm -40~+25dBm
偏振角精度 ±0.45° ±(0.1°+4%×角度)
通道架构 多芯 MT/FA 扫描（250ms） 8 通道独立并行
探测器 8mm*3mm 宽幅（整排 MT） 8 独立模块 典型工位 来料检/终检/光纤陀螺 耦合调试/热循标定/终检
ELSFP 把 PER 测试的天花板往上顶了一档：从传统的 30dB（Santec PEM-400上限）拉到 50dB ，从+10dBm 拉到+25dBm——这一档恰恰是国内厂商（上海江木智能 MAP900-MSOP）抢占先机，海外老牌反而慢半拍。
"单台万能"思路在 ELSFP 产线上走不通：器件段（MPTS）和光源段（MSOP）的功率、PER、联动需求差异太大，强行合并只会两头不讨好。双机分工是更工程化的解法。
国产替代的切口已经从"性价比"转到"场景定义权" ：上海江木智能 2019 年切入保偏检测，现在光通信占比超 85% ，CPO/ELSFP 起来后保偏需求再上一个台阶——这一轮不是"参数对标进口" ，而是"走在进口产品的前面"。
MPTS/MSOP 还能往上接 MAP1000-PMCA 全自动保偏调芯仪 、往下接MAP900-MBR-FA ，构成"调芯→测 PER→插回损极性一体" 的保偏全闭环——单卖仪表的时代在往"卖产线方案"演变。
回到调研的出发点：ELSFP 量产节拍里，PER 测试到底该怎么配？如果你的需求是保偏 FAU/MT 来料检、光纤环、分支器件——MPTS 的 45dB/8mm 宽探/250ms 多芯扫更适配；如果你的需求是 ELSFP 外置 CW 源耦合、CPO 多路窄线宽 光源检 定 、+25dBm 热循环 PER——MSOP 的 50dB/+25dBm/8 通道 并 行/MU9603-8 联动是无可替代的档位。ELSFP 这种"高功率+50dB PER+多通道并行
+热循环联动" 的产线新场景，国产双子星已经先把握先机了。
