2026-07-13 ——为何传统 PER 仪测不准 CPO 时代的窄线宽光源？
随着 2026 年 CPO（共封装光学）进入量产元年，ELSFP（外置激光小尺寸可插拔模块）作为硅光引擎的“心脏”，正面临前所未有的工艺挑战。
ELSFP 不同于传统的光模块，它将 4 路、8 路甚至 16 路的高功率窄线宽 DFB激光器集成在一起，通过保偏光纤阵列（FAU/MT）向 CPO 交换机注入线偏振光。
在产线上，工程师不仅要让光“进去”，更要让光的“偏振态”保持纯净。然而，许多厂商在 ELSFP 耦合调试中发现：良率迟迟上不去，测试数据忽高忽低。
这背后，其实是传统偏振测试方法在 CPO 时代遭遇了四大“水土不服”。
痛点一：轴对准精度——0.5° 的偏差，就是数 dB 的 PER 崩塌
在保偏光纤（PMF）中，光需要严格沿着快轴或慢轴传输。但在 ELSFP 的TOSA 耦合环节，透镜阵列、隔离器、FAU 之间存在着微米级的装配误差。
物理机制是：当入射光与保偏轴存在一个微小的夹角θ时，部分能量会耦合到正交轴上，导致消光比（PER）恶化。
根据马吕斯定律的衍生效应，在高端耦合场景中：
角度偏差>0.5，PER 就可能恶化 3~5dB；
若偏差达到 1°~2° , PER 可能直接从 40dB 掉到 20dB 以下。
产线困境：普通的 PER 测试仪角度分辨率不足，或者只能给出PER 数值却无法精确指导工程师“往哪边调” ，导致耦合过程像“盲人摸象” ，效率极低。
痛点二：PER 动态范围---30dB 量程，测不准 50dB 的窄线宽光源
ELSFP 使用的 CW 窄线宽激光器，其本征消光比（PER）非常高，优质器件可达 45~50dB 。这是为了匹配硅光调制器对偏振态极度敏感的特性。
然而，市面上大多数通用偏振仪或 PER 测试仪：
典型 PER 测量范围仅为 0~30dB；
面对 40dB 以上的信号，仪表直接“ 削顶”（Saturation）。
后果是：工程师看到的读数是“>30dB”，却不知道真实值是 35dB 还是 50dB。这对于高端 ELSFP 来说是不可接受的——测不准，就意味着无法分级筛选，无法保证批量一致性。
痛点三：多通道并行——8 芯 MT-FA 的“切通道噩梦”
ELSFP 的物理接口通常是 MT/FA（多芯光纤阵列），主流规格是 8 芯或 12芯。
传统测试流程是：
1. 测第 1 路 PER 和角度；
2. 手动移动夹具或切换光开关，对准第 2 路；
3. 重复 8 次
这带来了两个问题：
l 效率极低：每切一次通道都需要重新对准，单模块测试时间拉长，不适合量产节拍；
l 无法反映同步工作状态：激光器在高负荷工作时发热，偏振态会发生漂移。单通道分时测试，无法捕捉 8 路同时工作时的真实 PER 分布。
痛点四：高功率耐受——+25dBm 直入，普通仪表“秒烧”
为了驱动 CPO 交换机的硅光芯片，ELSFP 的单通道输出功率越来越高， 目前主流设计已达+20~+23dBm（约 200~500mW），下一代目标直指+25dBm。
传统测试设备的尴尬在于：
标准光功率计或偏振仪的接收端通常只能承受+10~+15dBm；
面对 ELSFP 的输出，要么必须加装高精度的衰减器（引入额外的反射和误差），要么直接烧毁探测器。
这不仅增加了测试成本，更引入了测量不确定度。
破局之道：MAP900-MSOP如何针对性解决这四大痛点？

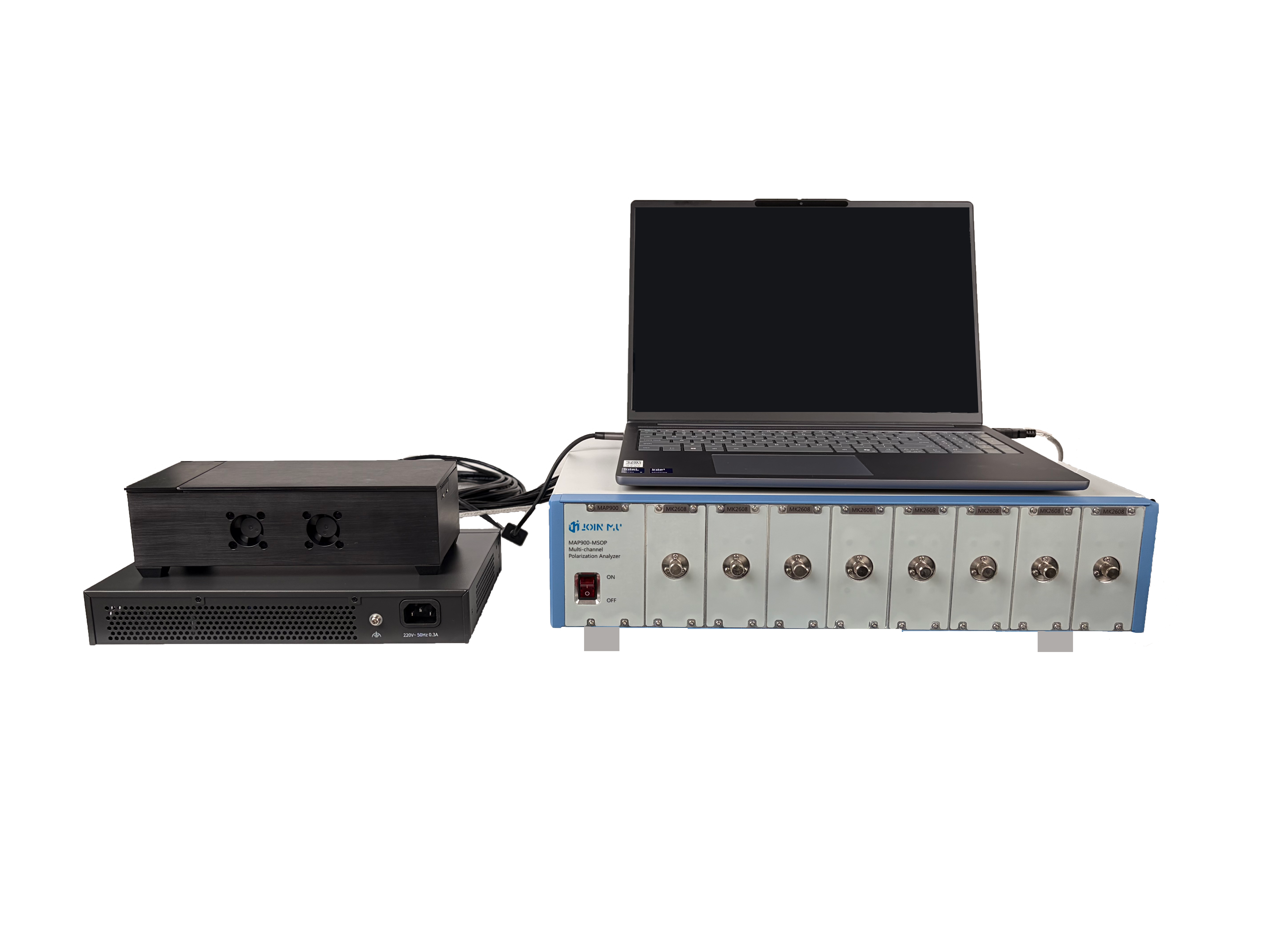

针对上述ELSFP产线的四大痛点，上海江木智能推出了MAP900-MSOP多通道偏振分析仪，它不是简单的仪表升级，而是针对CPO/ELSFP场景的重新定义。
| 产线痛点 | MAP900-MSOP的解决方案 |
| 轴对准精度不足 | 偏振角测试不确定度±(0.1°+4%×角度) ，精准指导 FAU 调芯 |
| PER 测不准(30dB 上限) | PER 测量范围 0~50dB ，0~30dB 不确定度±0.3dB ，30~50dB不确定度±0.6dB |
| 多通道效率低 | 8 通道并行同步采集，一次性接入 MT-12/24 FAU ，无需切换 |
| 高功率易烧表 | 输入光功率范围-40~+25dBm ，直连 ELSFP 输出，无需衰减器 |
MAP900-MSOP 针对 ELSFP 激光器耦合产线的不同阶段，定义了两种高精度工作模式，实现“调试-验收 ”的一体化闭环：
模式一：实时耦合监控模式（Real-time Coupling Mode）
专为激光器与 FAU 的主动对准工序设计。在此模式下，设备以毫秒级响应速度实时估算并显示 PER 变化趋势，辅助工程师在微米级位移调整中快速锁定最佳轴对准位置。高刷新率确保偏振态波动即时可见，大幅提升耦合效率与成品率。
模式二：热循环标定模式（Thermal Cycling Calibration Mode）
专为耦合完成后的终检与可靠性验证设计。此模式启用高精度算法与平均滤波机制，在配合 MU9603-8 多芯保偏光纤热循环器进行温变测试时，精确测量并记录0~50dB 范围内的绝对 PER 值。该模式消除了动态噪声干扰，提供可追溯、可量化的偏振纯度数据，确保交付器件的长期稳定性符合 CPO 严苛标准。
ELSFP 的量产良率，本质上是一场偏振态的精密战争。
从微米级的轴对准，到 50dB 级的 PER 检定，再到+25dBm 的高功率耐受，传统单通道、低量程的偏振测试设备已无法满足 CPO 时代的需求。
MAP900-MSOP 多通道偏振分析仪，以 8 通道并行、50dB PER、+25dBm 直入三大核心能力，正在成为 ELSFP 耦合产线上的“标准眼睛” ，助力国产高速光互连产业突破良率瓶颈。
如果您正在搭建 ELSFP 耦合产线或面临 PER 测试难题，欢迎联系江木智能获取 MAP900-MSOP 详细 Demo 演示与技术资料。
