2026-07-13 在光纤通信的微观世界里，光不仅仅是能量的载体，它更像是一位位身怀绝技的舞者。我们常说光的波长、频率、相位，却往往忽略了它最独特的“姿态”—偏振。
如果把光波比作一根跳绳，普通的非偏振光就像是在空中胡乱甩动，毫无规律；而偏振光，则是被严格约束在单一平面内的优雅律动。这种“ 姿态” 的稳定性，就是光通信和光子芯片的命门。今天，我们就来聊聊光的偏振，以及为了精准捕捉这种“光之指纹” ，上海江木智能推出的 MAP900-MSOP 多通道偏振分析仪是如何成为行业“ 听诊器” 的。
光的姿态：为什么偏振如此重要？
什么是光的偏振？

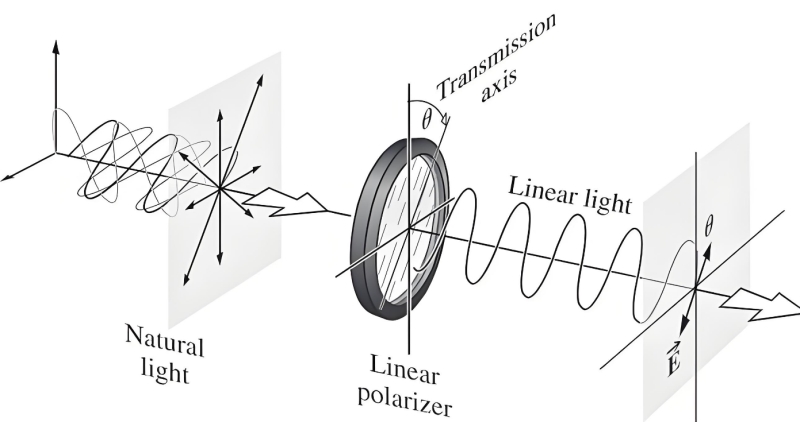

光是一种电磁波，它的电场振动方向与传播方向垂直。在自然状态下，光的振动方向是随机分布的。但当我们通过偏振片或特殊晶体，将光的振动方向“筛选”或“ 约束”在特定方向时，这就形成了偏振光。
在光通信和光子芯片中，偏振态之所以至关重要，是因为许多核心器件（如调制器、开关、耦合器）都是基于偏振敏感的。如果输入光的偏振态发生了漂移或畸变，就像是用错误的钥匙去开锁，会导致信号串扰、损耗剧增，甚至系统完全瘫痪。因此，偏振态的纯净与稳定，是光子芯片正常工作的基石。
偏振消光比（PER）：衡量纯度的金标准
如何量化一束光的偏振有多“ 纯 ” ？我们需要用到一个核心指标： 偏振消光比（Polarization Extinction Ratio,PER）。
简单来说，PER 衡量的是光在“ 主偏振轴” 上的能量与在“ 正交偏振轴”（即不该有光的轴）上的能量之比。
它的计算公式非常直观：PER(dB)=10×log10(I_max/I_min)
其中，I_max 是主偏振方向的光强，I_min 是正交方向的光强。
PER 值越高，说明漏到正交轴的光越少，偏振纯度越高。例如，PER=30dB 意味着主轴光强是正交轴的 1000 倍；而 PER=50dB 则意味着主轴光强是正交轴的 10 万倍！
在高端光子芯片测试中，哪怕 0. 1dB 的波动，都可能预示着封装应力或温度漂移的隐患。
偏振分析仪 vs 传统测试仪
很多人会问，有了传统的PER 测试仪或 DOP（偏振度）测试仪，为什么还需要偏振分析仪？
传统PER测试仪：通常只能测量单一波长、单通道的消光比，且无法展示偏振态在空间中的具体位置，像是一个只能报分数的裁判，却看不到比赛过程。
DOP测试仪：主要关注偏振态的“ 纯度” 数值，但在多波长、多通道并行测试场景下，往往力不从心。
偏振分析仪：不仅能测 PER ，还能完整重构偏振态的斯托克斯参数，并在邦加球（PoincaréSphere）上实时可视化展示。它不仅能告诉你“偏振歪了” ，还能告诉你“ 歪向了哪里” 、“歪了多少” ，是真正的“全景诊断专家”。
邦加球：偏振态的“3D 地图”
邦加球是理解偏振最直观的工具。想象一个球体，球的北极代表水平偏振，南极代表垂直偏振，赤道上的点代表各种线偏振，而球体内的其他点则代表椭圆偏振。当光通过光纤或芯片时，受应力、温度影响，其偏振态会在邦加球上画出一条轨迹。通过观察这条轨迹，工程师可以瞬间判断出是光纤受到了挤压，还是芯片内部存在双折射缺陷。没有邦加球，偏振分析就像是在黑暗中摸索；有了它，一切尽在掌握。
CPO 与 ELSFP：高精度测试的“ 刚需”
随着 AI 算力需求的爆发，CPO（共封装光学）和 ELSFP（外部激光源小型可插拔）模块成为解决带宽瓶颈的关键。在这些模块中，激光器与光引擎被封装在一起，空间极度紧凑，热管理极其复杂。
1.窄线宽激光器：对偏振极其敏感，微小的杂散光反馈都会导致线宽展宽或频率跳变。
2. 多通道并行：一个 ELSFP 模块可能包含 8 路甚至更多通道，单通道测试效率太低，必须并行。
3.耦合调试：在主动对准过程中，需要实时监测偏振轴角度，以确保光纤与芯片波导的完美对齐。
因此，行业急需一种高精度、多通道、高动态范围的偏振分析工具，这正是上海江木智能 MAP900-MSOP 登场的时刻。

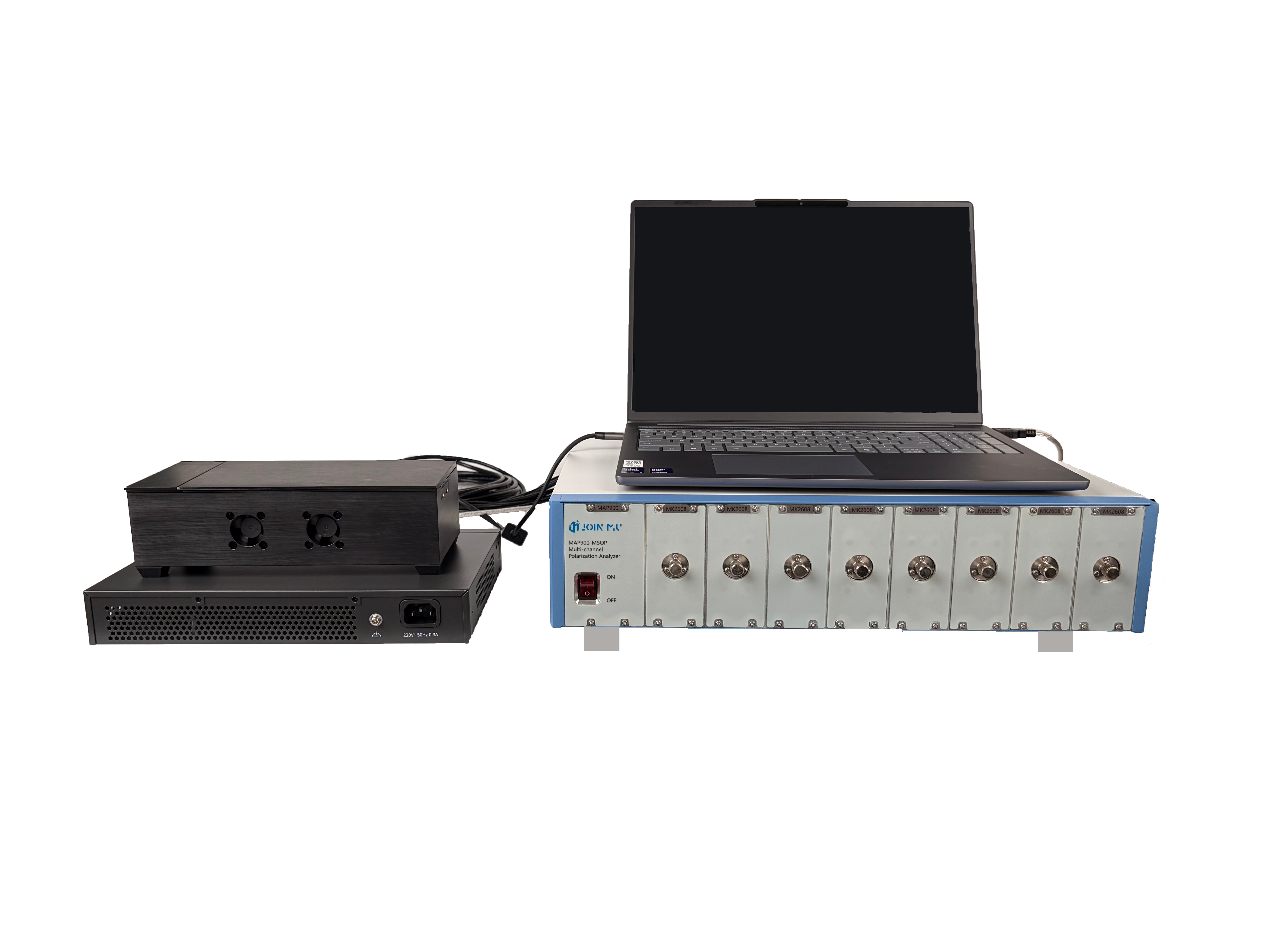

MAP900-MSOP：为 CPO 时代打造的偏振“ 听诊器”
针对上述行业痛点，上海江木智能推出的MAP900-MSOP多通道偏振分析仪，不仅仅是一台测试仪器，更是光子芯片量产线上的“ 效率加速器”。
八通道并行，效率倍增
专为 CPO 和 ELSFP 模块的耦合调试设计，MAP900-MSOP 支持8通道并行测试。这意味着，你可以同时监测 8 路信号的 PER 、偏振轴角度及邦加球轨迹。在自动化产线上，这将单模块的测试时间缩短了数倍，直接打通了量产的效率瓶颈。
50dB 超高动态范围：在“ 噪声” 中听“针落”
在窄线宽激光器测试中，主信号极强，而泄漏的杂散光极弱。MAP900-MSOP 拥有50dB的超高动态范围。
这是什么概念？它意味着仪器能从10万份主信号中，精准捕捉到那1份泄露的杂散光。无论是评估隔离器性能，还是排查封装内部的反射点，它都能提供“显微镜”级别的洞察力，确保每一束光的纯净。
25dBm 高功率耐受：告别“衰减器焦虑”
CPO 模块中的泵浦激光器功率往往较高。传统分析仪为了保护自己，必须外接衰减器，这不仅增加了链路损耗，更引入了额外的偏振相关损耗（PDL）误差，让测量结果“失真”。
MAP900-MSOP 具备25dBm的高功率耐受能力，可直接接入高功率泵浦激光器进行在线监测。无需额外衰减器，从源头上避免了测量误差，让数据更真实、更可靠。
双波段覆盖，全温区监测
宽光谱支持：覆盖1270~1350nm和1510~1590nm两大主流通信波段，无论是 O波段的数据中心互联，还是 C 波段的长距传输，一台设备即可搞定。
采用模块化分布式架构，不仅解决了高功率测试下的散热难题，更允许用户根据需求灵活扩展通道数或功能模块。在技术迭代极快的光子领域，这种设计让设备具备了“生长” 的能力，保护用户的长期投资。
国产替代，不止于“能用”
偏振分析，曾是高端光测试领域的“黑盒”，长期被国外仪器垄断。上海江木智能MAP900-MSOP 的推出，不仅是在参数上实现了 50dB 动态范围、8 通道并行等硬指标的突破，更是在CPO耦合调试、全温区可靠性验证等实际应用场景中，提供了真正懂中国光通信产业的解决方案。
从“光的指纹” 到“芯片的听诊器” ，MAP900-MSOP 正在帮助越来越多的光子芯片企业，在微观的偏振世界里，看清宏观的未来。
