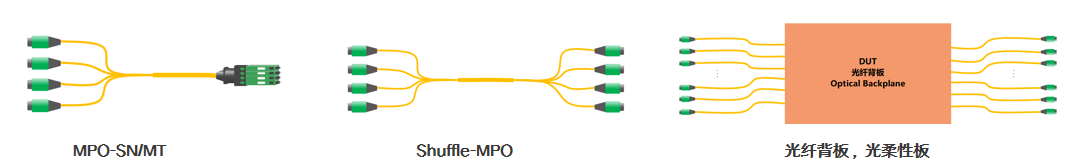

MAP900-IRLM系列插回损与极性测试系统是Join-MU在MAP900-IRLB基础上，增加精密光学平台、高清图像分析系统、大面积外置探头功率计、精密运动机构组成的多功能设备。专用于解决SN-MT、Shuffle-MPO、光柔性板等复杂路由的多芯MPO器件的插损、回损、极性检测。自动化平台、定制化夹具、优化的算法，极大程度提高了此类复杂器件的测试效率。
可选配128/288/576等通道的插损、回损、极性自一体检测
支持MT类型，MT12,MT14,MT16,MT24,MT32,MT36,MT48
支持各类路由关系导入
电动平台自动化设计，自动获取极性和插损数值
专用治具和自动测试，保障准确度和重复性
免缠绕插回损，双波长测试时间≤1S
大幅提高测试效率，降低测试难度
极性检测用图像分析，消除端面对接损伤风险
可选配128/288/576等通道的插损、回损、极性自一体检测
支持MT类型，MT12,MT14,MT16,MT24,MT32,MT36,MT48
支持各类路由关系导入
电动平台自动化设计，自动获取极性和插损数值
专用治具和自动测试，保障准确度和重复性
免缠绕插回损，双波长测试时间≤1S
大幅提高测试效率，降低测试难度
极性检测用图像分析，消除端面对接损伤风险

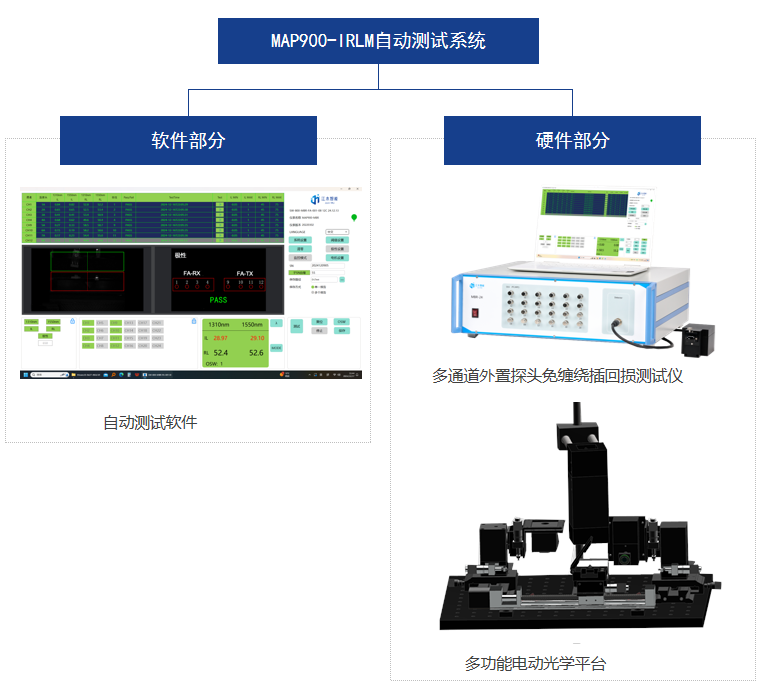

MAP900-IRLM内部可集成单模或者多模激光光源，单模配置通常为 1310、1490、1550, 1625nm，多模配置通常为850、1300nm。配合江木智能电动光学平台和上位机软件，可搭建各类复杂器件的自动测试系统。在软件应用上，多国语言界面、采集和管理测量数据，并可进行阈值判定、数据库保存等数据管理操作。MAP900-IRLM可以通过远程接口( RS232，或USB )或本地通过API软件进行操作。
支持高达576通道的插回损与极性一体检测，减少测试工序和工位，提高测试效率，降低测试成本
图像视频处理技术，避免人工识别的疲劳和误判
电动平移台技术，上料下料工序以外的测试流程，设备自动完成

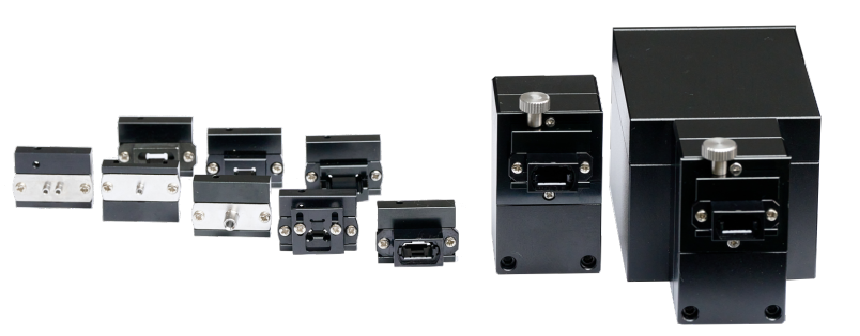

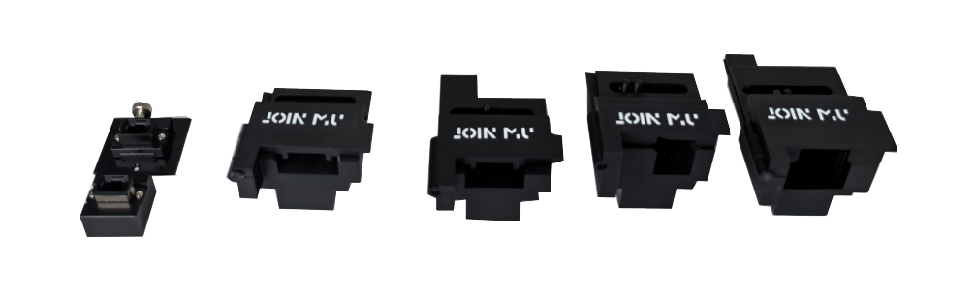

专用治具为每款器件定制打造，保障测试准确度和重复性

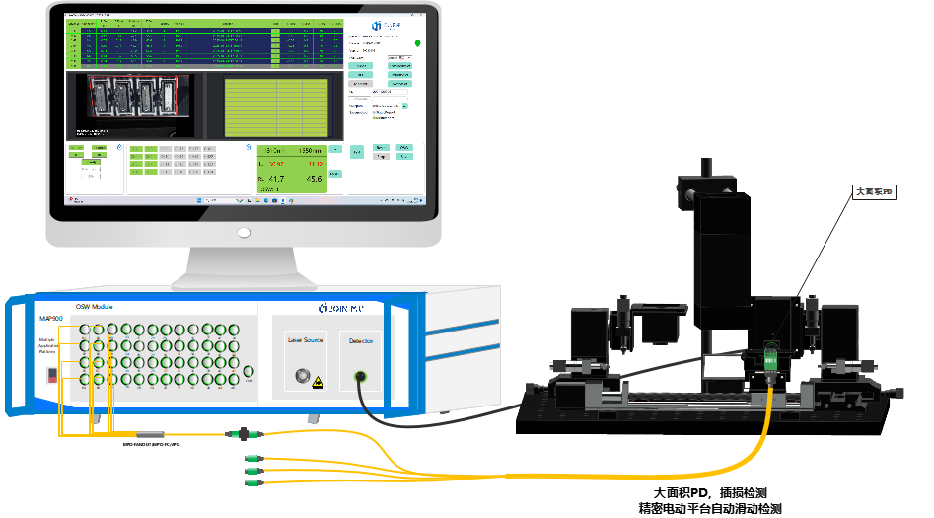

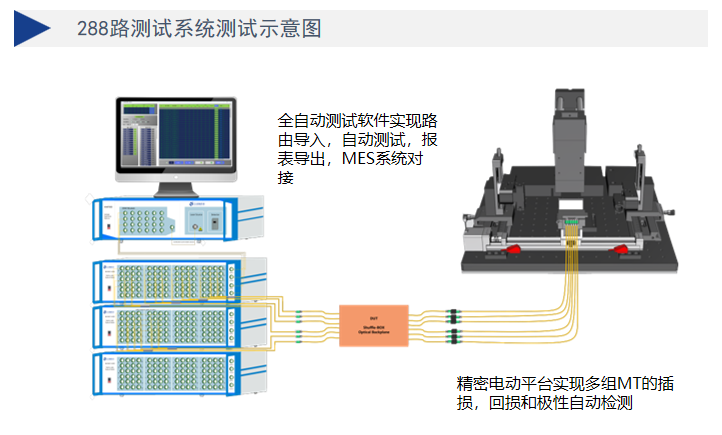

如上图所示，输出端通过治具安装于电动平台，输入的只接了一条标准纤，实际可以全接上。可通过软件自动控制电机移动，实现多个插芯的插损测试。并通过免缠绕插回损技术（OTDR原理），实现回损检测。

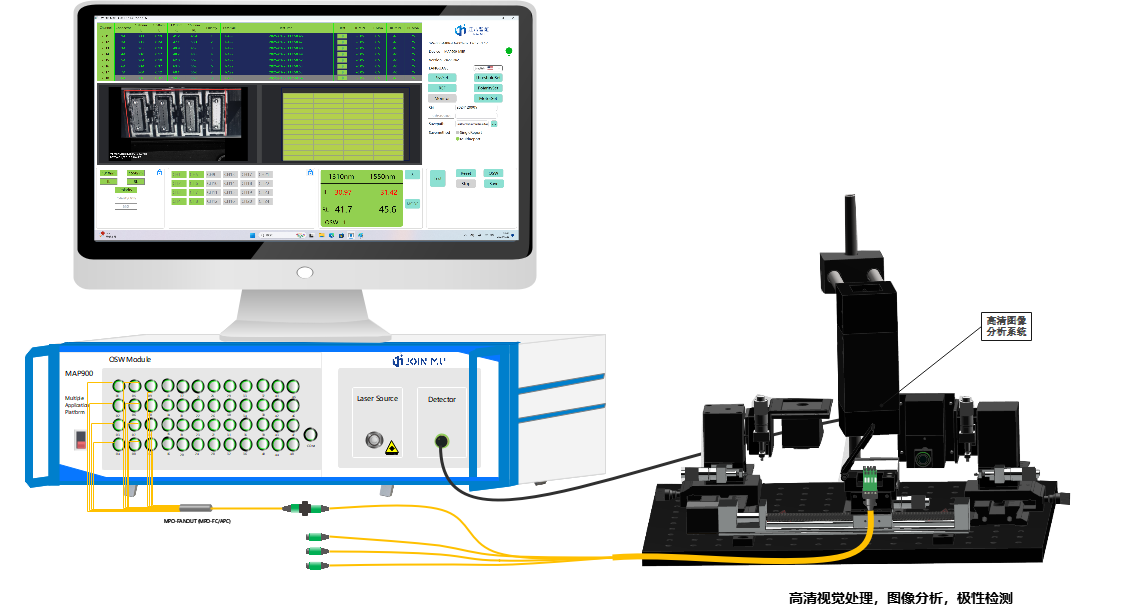

如上图所示，输出端通过治具移动到了高清图像检测仪下方，通过输入端的光源切换，用图像分析的方式，实现极性/路由的检测。
1、支持多国语言，客户可修改本地语言；满足东南亚各国、印度、墨西哥等本土化应用要求
2、多种保存格式:Excel, PDF, SQL，远程服务器
3、支持二次开发，提供dll
型号
MAP900-IRL-M-288-SM0-3
配置说明
288通道，单模，带精密电动光学平台，外置探头PD，支持图像分析，免缠绕插回损检测。
| MAP900-IRL | |||||||
|---|---|---|---|---|---|---|---|
| X | XX | XXX | C | ||||
| 功能 | 通道数 | 光纤类型 | 光功率计类型 | ||||
| A | 仅插回损 | 72 | 72通道 | SM0 |
单模9/125 1310&1550 |
1 | PD |
| B | 有 | 144 | 144通道 | MM1 |
单模50/125 850&1300 |
2 | 积分球 |
| M | 带精密电动光学平台 | 288 | 288通道 | MM2 |
单模62.5/125 850&1300 |
3 | 外置探头PD |
| 576 | 576通道 | SM4 | 单模9/125 1310&1490&1550&1625 | 4 | 外置探头积分球 | ||
