Y波导与光纤环性能监测设备技术 - 深入解析前沿技术

一、行业痛点：高精度器件的测试效率与成本困局

Y波导与光纤环作为光纤陀螺的核心光学器件，其性能参数直接决定惯性导航系统的精度与可靠性。当前行业面临两大瓶颈：

测试参数复杂

Y波导需同步监测 分光比、偏振消光比（PER）、插入损耗、温度漂移 等参数，其中 PER≥80dB 是高精度陀螺的硬性指标。传统单通道设备需反复拆装测试，效率低下且引入人为误差。

进口设备局限

国际品牌（如Luna/General Photonics）的消光比测试仪虽精度达标，但通道数固定、扩展性差、单价超百万元，且无法适配多器件并行测试需求。

二、MAP900-MER 系统架构：模块化矩阵式创新设计

核心设计理念：以 “可扩展矩阵” 替代 “固定单机”，通过模块拼搭实现测试规模与功能的弹性适配。

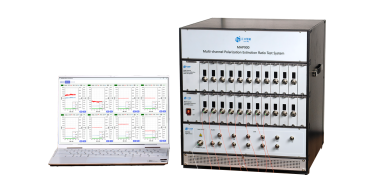

图1：MAP900-MER 模块化，矩阵式PER测试系统

1、模块化功能池（核心突破）

模块类型功能描述-技术指标

2. 智能互联架构

插拔式硬件：各模块采用标准卡槽设计，支持热插拔更换与升级；

数据融合总线：通过高性能嵌入式平台，高速并行通信架构，同步采集 PER、温度、光功率、分光比等多维数据，生成关联性曲线；

自动报告引擎：输出包括温漂曲线、分光比分布、PER随时间衰减图谱等分析图表。

三、技术性能对标：国产化替代的关键突破

MAP900-MER 以国际顶级标准定义性能，通过中国计量科学研究院认证，性能参数与国际知名进口仪器保持一致。

参考进口仪器品牌如下：

注：效率对比基于同等数量器件完成全参数测试耗时

四、工程应用场景：从研发到产线的全周期赋能

1. Y波导产线全检（0漏判率）

分光比在线监控：64通道同步扫描，识别±2%分光偏差（战术级陀螺容忍极限）；

PER温漂溯源：自动标记温变中PER衰减＞1dB的器件，定位镀膜工艺缺陷。

2. 光纤环Shupe效应优化

温度-零偏关联分析：在-45℃→60℃温循中，同步记录 温度梯度 与 零偏漂移值，定位不对称绕制区。

3. 失效分析

通过严格筛查，排查Y波导芯片或光纤环微弯损耗。

五、国产价值：重新定义高端光学检测生态

MAP900-MER的诞生标志着三大突破：

效率革命：64通道并行测试使产能提升8倍，单件测试成本降至进口方案的1/10；

自主可控：核心模块全国产化（光源→功率计→算法），规避进口设备“锁卡”风险；

标准引领：输出 《多通道消光比测试规范》 企业标准，推动行业测试流程标准化。

六、江木智能其他相关产品介绍

针对光纤陀螺仪相关器件制造与集成痛点，我司设备提供关键检测支持：

- 偏振串扰测量/分光比/可靠性验证：

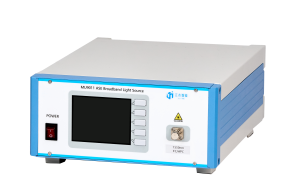

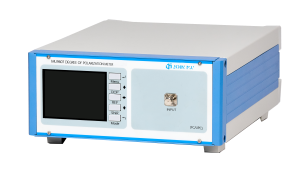

-  Y波导/宽带光源耦合生产MU9616 偏振消光比测试仪；MU9607 偏振度测试仪； MU9608 偏振分析仪；MU9620 宽谱光源自相干仪。

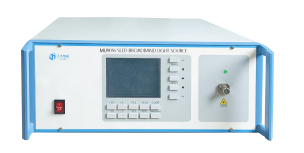

- 宽带光源

 - 保偏光纤对轴调芯仪

在光纤陀螺迈向“高精度、低成本、大规模制造”的进程中，MAP900-MER矩阵式偏振消光比测试系统 以 模块化弹性架构 和 多参数融合分析能力，直击Y波导与光纤环批量测试的痛点。上海江木智能科技将持续深耕光电检测领域，以“国产化替代+智能制造”双轨战略，助力中国高端光学器件打破国际垄断，重塑全球竞争力。

附录：

设备详细参数表（请联系技术/详见江木MAP900-MER规格书）

技术声明：本文数据基于上海江木智能科技实验室测试结果，部分场景引用行业公开文献。转载需授权。
