全自动多芯保偏器件调芯系统技术

一、行业痛点：微型化与高精度调芯的“不可调和矛盾”

随着光通信向高速率、高密度方向演进，保偏器件（如MT/MPO/FA插芯）的微型化趋势加剧，传统调芯工艺面临三重技术鸿沟：

1. 物理极限挑战：

- MT插芯光纤间距 ≤250μm，FA器件间距 ≤127μm（相当于头发丝直径的1/6），手动调节精度需达 ±0.1μm 级；

- 熊猫光纤应力棒与纤芯的轴向偏差 >1° 即导致消光比劣化 >3dB，直接影响光纤陀螺零偏稳定性。

2. 人工依赖瓶颈：

- 熟练技工需 6个月以上培训，日均调芯 <50件，且持续显微操作引发视力损伤（行业调研显示：65% 从业者3年内出现严重视疲劳）；

- 欧美市场人力成本高昂且拒斥高强度精密作业，导致多芯保偏器件产能缺口持续扩大。

3. 一致性困境：

- 人工调芯良品率波动较大，而数据中心光模块要求 ≥99% 的偏振一致性（CPO技术需24通道同步对齐）。

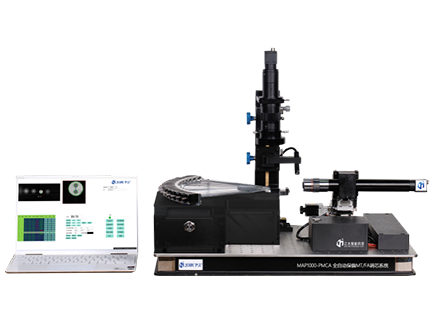

MAP1000-PMCA的破局定位：全球首款支持 多通道全自动调芯+在线固化 的设备，直击高密度保偏制造的“无人区”。

二、技术突破：四大核心模块重构制造范式

1. 视觉系统：AI驱动的“偏振轴透视眼”

- 高分辨成像：

- 搭载 500万像素偏振敏感CMOS，结合 ±5nm 波段可调光源，穿透涂层识别熊猫光纤应力区；

- 分辨率 0.05μm/像素，支持127μm间距下的单纤独立成像。

- 智能识别引擎：

- 基于深度学习模型，训练数据集包含 2万+ 熊猫光纤端面图像，应力棒定位误差 <0.3°；

- 自适应环境光干扰与端面污染（如指纹、灰尘），识别成功率 >99%。

2. 运动控制：纳米级精度的“调芯机械臂”

- 多轴协同平台：

- 压电陶瓷驱动 六自由度微动台，行程范围 ±10mm（宏动）±100μm（微动），分辨率 10nm；

- 动态响应带宽 >500Hz，抑制环境振动干扰。

- 主动温漂补偿：

- 集成 高精度温度传感器，实时修正热膨胀导致的位移偏差（25℃→40℃漂移 <0.05μm）。

3. 调芯算法：基于物理模型的“最优路径规划”

- 耦合效率优化：

- 建立 偏振态传输矩阵模型，以消光比 >23dB 为优化目标（符合Telcordia GR-1221标准）；

- 采用 模拟退火算法 搜索最优偏振轴夹角，收敛步数 <50次。

- 多通道同步策略：

- 24通道并行调芯时间 ≤3分钟/件（较人工效率提升 8倍），角度一致性标准差 <0.2°。

4. 工艺集成：调芯-固化“一站式闭环”

- 原位固化系统：

- 支持 UV/热固化双模式，紫外波长 365nm（功率0~50mW可调），热固化温度 室温~150℃；

- 固化后位移偏移 <0.1μm，保障长期稳定性。

技术对比：传统工艺 vs MAP1000-PMCA

三、应用场景：从光通信到国防安全的“精度革命”

1. 高速光模块与CPO封装

- CPO共封装：为 1.6T OSFP-DD 光引擎提供 32通道保偏FA插芯批量调芯，满足 ≥28dB 消光比要求；

- 硅光集成：解决硅基波导与保偏光纤的 偏振匹配难题，耦合损耗 <0.5dB。

2. 光纤传感核心器件

- 光纤陀螺（FOG）：

- 保偏环 四极对称绕制 角度误差 <0.5°，零偏稳定性 <0.01°/h（战术级指标）；

- 水听器 声压相位检测 灵敏度提升 3dB。

- 量子通信：保偏光纤链路偏振保持能力 >20km。

3. 国防与特种领域

- 卫星激光通信：星间链路保偏连接器插损 <0.35dB（-40℃~+85℃全温）；

- 核潜艇光纤惯导：抗冲击振动下的偏振稳定性 >25dB。

四、技术指标：定义行业新基准

五、江木智能技术生态：从检测到制造的“垂直整合”

作为保偏检测仪器龙头，江木智能以偏振测试技术反哺制造工艺革新：

- 测试-调芯联动：

- 调芯数据实时同步至偏振消光比测试仪（MAP900-MER/MU9616等），形成闭环质量追溯；

- 国产化产业链：

- 设备核心部件（压电陶瓷、光学镜头）国产化率 >100%，规避进口管制风险。

结语：开启保偏器件制造的“无人化时代”

MAP1000-PMCA 以 “AI视觉+纳米控制+算法优化” 三重技术突破，解决了高密度保偏调芯的全球性难题：

- 效率维度：将多芯调芯从“工匠手艺”转化为 标准化流水作业，综合效率产能大幅提升；

- 精度维度：角度一致性达 ±0.2°，支撑 1.6T CPO 与 ASIL-D级车载激光雷达；

- 产业维度：推动保偏器件从“实验室定制”迈向 工业化量产，助力中国占据硅光封测制高点。

随着AI算力与光传感需求的爆发式增长，江木智能将继续深化 “检测-制造-应用” 技术闭环，为光通信与国防安全提供自主可控的核心装备。
